Kako odabrati projektor: ocjena-anti-rangiranje glavnih parametara

Danas ćemo pokušati formirati određenu ocjenu parametara i njihovih odstupanja koja dobivamo prilikom testiranja projektora. Glavni zadatak ovog članka je pokazati do čega vode određena odstupanja od reference, koliko svako od njih može biti kobno i pod kojim će vrijednostima slika biti stvarno loša, a pod kojim-dobra.

Paralelno s ocjenom, dotaknut ćemo se teorije slike. Ovo je za one koji stvarno žele razumjeti uzročno-posljedične veze i naučiti jasno tumačiti testne grafikone. U ovom slučaju jamčimo odabir optimalnog projektora točno “u prvih deset”.

Raspon boja je izvan konkurencije

Sažetak: imati širok raspon boja je u redu, ali nije kritično ako doseg ne dosegne točan trokut u vezi s internetom. A ako je pokrivenost znatno veća od interneta, onda to uopće može biti problem.

Prije svega, želio bih istaknuti jedan parametar koji će ići u” ne natjecanje ” – ovo je raspon boja. Pokrivenost boja zaslužila je takav poseban položaj zbog činjenice da se ovaj parametar praktički ne može poboljšati, kako uz pomoć hardverskih, tako i softverskih manipulacija, uključujući kalibraciju.

Obično je opseg boja ograničen hardverskim mogućnostima projektora. Stoga proizvođači uvijek koriste ovaj parametar do maksimuma. Iako postoje iznimke.

U našim testovima, raspon boja, kao i niz drugih specifikacija, može se naći na grafikonima u boji. Obično se prezentiraju na samom početku testa.

Za što je odgovoran raspon boja? Jednostavno je – u smislu suhih definicija, raspon boja odgovoran je za broj boja koje projektor može reproducirati. U stvarnosti to znači koliko će boje biti zasićene i živahne.

Raspon boja grafički je trokut. Vrhovi ovog trokuta su primarne boje koje se nalaze u astrologiji-crvena, zelena, plava. One boje koje se nalaze unutar trokuta reproducira uređaj, dok one s vanjske strane ne. Rezultati testnih uzoraka uvijek se prikazuju u trokutu s bijelim licima.

Postavlja se razumno pitanje: s čime usporediti? Kako bi trebalo biti?

Potrebno je usporediti s različitim prostorima boja. Kao i 220 u utičnici, na internetu, a zapravo i na računalima, standard je prostor u boji od strane Facebook-a. Međutim, kao i 380 za električne štednjake, imamo i iznimke. Na primjer, prostor za fotografije i tiskare. Na našem referentnom trokutu prikazan je prostor u svemiru.

Nažalost, ne mogu jasno pokazati utjecaj suženog raspona boja na određenoj fotografiji. Većina monitora na kojima čitate ovaj tekst ne prikazuje 100 posto u odnosu na. Dakle, ako umjetno prosudim doseg fotografije, nije činjenica da ćete je vidjeti. Monitor prije toga nije prikazivao takve ekstremne boje.

Ali vjerujte mi, u stvarnom životu to nije toliko značajno. Čak i činjenica da projektor s opsegom boja na gornjem grafikonu ne može reproducirati dobar dio zelenih tonova uopće ne pokvari sliku. U filmovima ili slikama vrlo rijetko postoje najintenzivnije boje.

Postoje situacije u kojima je raspon boja projektora veći od oceana. To ne znači da se treba radovati. Što dovodi do takvog “poprsja” s cvijećem, već smo ukratko opisali u jednoj od recenzija: “svi blijedog lica bit će crveni, poput Indijanaca-barem ga zapalite, ali čini se da je cijelo zelenilo zemlje izliveno na lišće u susjednom Gaju”.

Postoji li lijek za ovaj problem? Postoji, ali ne i lijek. Je li to Sustav za upravljanje bojama ili je to Sustav za upravljanje bojama. U jednostavnom filističkom smislu, to je sustav koji osigurava ujednačenost grafičkog prikaza na različitim izlaznim uređajima, uključujući projektore.

Sustav se temelji na profilima kromatičnosti, oni propisuju mogućnosti izlaznog uređaja. A na temelju profila kroma, vrijednosti se prilagođavaju prije nego što se signal pošalje s video kartice. Na primjer, ako naš projektor može prikazati crvenu boju crveniju nego što bi trebala biti u oceanu ako slika ima ovaj profil kroma , tada će se “crvenilo” izlazne slike smanjiti.

Međutim, postoje dva problema s kojima se treba suočiti s oceanom:

1. Nabavite profil uređaja. Ponekad dolaze s hardverom, ali to nije često slučaj i kod vrlo skupih modela. Ako nema takvog profila, tada je za njegovo formiranje potreban uređaj-kolorimetar ili spektrofotometar, čije cijene počinju od 7000 kuna.
2. Internet postoji samo u operativnim sustavima. Ako projektor povezujete s Ace/Ace-Ace uređajem za reprodukciju, tada ga ne možete koristiti. Štoviše, čak i ako koristite A/A morate koristiti programe koji podržavaju A A, A nema ih toliko. Na primjer, čak i radna površina od iPhone ne dopušta postavljanje slike pomoću aplikacije iPhone…

Prvo mjesto. Pokanalne gama krivulje-tajne šale starice šešir.

Sažetak:

1. Odstupanja gama vrijednosti veća od + – 0.2 mogu nositi kobne promjene na slici.
2. Najgori slučaj kada je gama vrijednost u sjenama veća od 2.2, a u istaknutim dijelovima manje od 2.2. To praktički jamči da sjene propadaju i izbacuju detalje iz istaknutih dijelova slike.
3. Najgore od svega, kada se pokanalne gama krivulje međusobno ne podudaraju. To može dovesti do ozbiljnih izobličenja boja.
4. Izobličenja pokanalnih gama krivulja prema stupnju negativnog utjecaja od najgoreg do najmanje važnog mogu se rangirati na sljedeći način: Zelena, crvena plava. Štoviše, u smislu važnosti, to je oko 60%, 30% i 10%, respektivno.
5. Gama u obliku oceana-može se učinkovito koristiti u nekim situacijama, ali kategorički nije prikladna za stalni rad.

Vjerojatno su gama krivulje jedan od najvažnijih alata za analizu kvalitete slike. Gama krivulja utječe na točnost prikaza varijacija svjetlosti, ukupni kontrast slike i određuje koliko će se detalji razlikovati u sjenama ili istaknutim dijelovima slike.

Referentna vrijednost Gama je 2.2. Na našim grafikonima vrijednost gama prikazana je na sljedećim grafikonima. Želim napomenuti da ovo nije gama krivulja! To je gama vrijednot u različitim dijelovima trak grafikona jena, rednji tonovi itd. .d. .

Vrijednost gama prikazana je duž osi oceana. Na osi, razina slike slike: Drugim riječima, s lijeve strane su slijepe sjene, s desne strane su istaknuti dijelovi slike. Ako je vrijednost manja od 2.2 to znači da će područje slike s danom svjetlošću biti svjetlije nego što bi trebalo biti. Ako je vrijednost veća od 2.2, tada će slika biti tamnija.

Dakle, najgori je slučaj kada sjene imaju gama vrijednost veću od 2.2, a istaknuti dijelovi slike manji su od 2.2. U ovom slučaju, najvjerojatnije, detalji u sjenama i svjetlima neće se razlikovati.

Fotografija a prikazuje normalnu sliku. Na fotografiji B Gama je promijenjena na takav način da je u sjenama veća od 2.2, a u istaknutim dijelovima slike su veće od 2.2. muha se pretvorila u crnu mrlju, a cvijeće u čvrstu mladenkinu haljinu, što je rezultiralo fatalnim posljedicama za sliku. Međutim, morate priznati da je slika postala kontrastnija.

Fotografija B prikazuje suprotnu situaciju. Da, slika je postala manje kontrastna, ali svi detalji, sve nijanse su sačuvane. Pa, koji je najbolji način da vidite izblijedjelu sliku sa svim detaljima ili kontrastom, ali s jednom mrljom?

Fatalno odstupanje za vrijednost gama krivulje, pri čemu mogu postojati fatalne posljedice za sliku od približno-0.3 i + 0.2. Budući da su odstupanja u plusu vidljivija oku.

Međutim, sama gama krivulja je “prosječna temperatura u bolnici”. Mnogo su zanimljivije pokanalne gama krivulje, od kojih se kao prosjek formira konačna krivulja.

Kao što znate, slika se sastoji od tri osnovne boje. Ali ove su boje nejednake po važnosti za sliku.

Ovako izgleda graf pokanalnih gama krivulja. Crna krivulja-referenca koja odgovara vrijednosti gama 2.2. ostale linije su krivulje kanala. Krivulje su obojene prema boji kanala.

Na isti način kao u prethodnom grafikonu, ako krivulja prolazi iznad reference, to znači da će slika biti svjetlija i obrnuto.

Važno je razumjeti da pokanalne gama krivulje više ne utječu samo na gospodstvo slike, već i na boju. Što je veća slojevitost, razlika između krivulja kanala, to će se na slici primijetiti ozbiljnija izobličenja boja.

U praksi je izobličenje boja mnogo manje upadljivo od izobličenja svjetlosti. Obratite pažnju na fotografiju. Izvorna slika gornji lijevi kut s desne strane raščlanjena je na varijacije u gospodstvu i varijacije u boji.

Slažete se, u slučaju gospodstva, slika sadrži mnogo više informacija, detalja izvorne slike. Varijacije boja u C B također sadrže puno informacija, ali to je C B. Ali u verziji u boji donji desni kut općenito je teško nešto rastaviti. Pretpostavljam da da niste vidjeli izvorni crtež, ne biste pogodili što je na njemu.

Iz ovoga zaključujemo – ” ako izobličenja boja nisu upadljiva crvena lica, plavkasta trava itd. .”.d. tada je točnost prijenosa gospodstva mnogo važnija za kvalitetu slike”.Upravo iz tog razloga odlučio sam gama krivulje staviti na prvo mjesto naše ljestvice.

Pogledajmo lijevu polovicu fotografije. Prikazuje originalnu sliku i zasebno svaki od slikovnih kanala. Imajte na umu da je zeleni oceani kanal najbliži izvornoj slici u boji. Crveni kanal je prilično svijetao, a plavi je, naprotiv, tamniji. To se događa u oko 80% slučajeva

Sve to ilustrira postojeće pravilo: “rezultirajuća slika ovisi o 30% crvenog kanala, 60% zelenog i samo 10% plavog”. Zato odstupanja u plavom kanalu nisu tako fatalna kao u zelenoj ili crvenoj boji. S jednim ali-osim ako na slici nema plavih ili cijan predmeta s puno detalja.

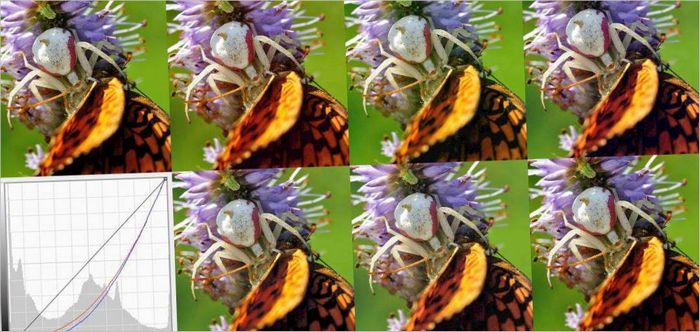

Ova fotografija prikazuje učinak odstupanja gama krivulje svakog kanala. Slike su prikazane u redoslijedu od oceana. Gornji red daje puni utjecaj. Donji red odbacuje promjene boja i sprema samo promjene u gospodstvu. Donji lijevi kut pokazuje koji su oblik gama krivulje dane za svaki kanal. Plava linija-referenca. Crvena linija-gama krivulja promijenjenog kanala. Postavili smo ne baš veliko odstupanje koje odgovara približno – + 0.2 u području svijetlih sjena.

Obratite pažnju na dvije krajnje desne slike. Promjena gama krivulje plavog kanala rezultira gotovo nikakvim vidljivim promjenama slike. Kako u pogledu promjene lordstva slike, tako i u pogledu promjene boja.

Pogledajmo učinke promjene gama krivulje crvenog i zelenog kanala prema gospodstvu. U slučaju zelenog kanala, vidimo mnogo jači utjecaj. Slika je postala svjetlija i manje kontrastna. To se posebno dobro vidi na tijelu i dnu pauka. U slučaju crvenog kanala, promjene su također uočljive, ali nisu toliko upečatljive. Odstupanja boja prikazana u gornjem redu jasno su vidljiva. Što se tiče boje, sve je subjektivno. Nekima se više neće svidjeti crvenkasta nijansa, nekima zelena. Ali ako odmaknete ovu fotografiju, tada je zelena nijansa mnogo uočljivija od crvene.

Još jedan zanimljiv fenomen koji se može primijetiti u pokanalnim gama krivuljama je oblik gama u obliku Interneta. O tome smo već djelomično razgovarali u jednoj od naših recenzija.

Ukratko ponovite. Zbog ovog oblika možete postići dodatni kontrast u srednjim tonovima slike. Međutim, ništa nije besplatno. Cijena ovog povećanja kontrasta je potpuno uništavanje detalja u istaknutim dijelovima slike.

Ova fotografija ilustrira utjecaj Gamma Na internetu. Pojedinosti, naime kapljice na laticama, potpuno se ne razlikuju. Istodobno, pozadina je postala mnogo izražajnija.

Kada se projektoru postavi cilj da slika bude čitljiva pri jakom svjetlu, oblik gama krivulje u obliku Interneta izvrsno je i možda jedino rješenje.

Ako jedan od načina projektora ima sličan oblik gama krivulje, to je vjerojatno dobra stvar. Ali sada, ako svi načini imaju ovaj oblik, onda je to definitivno vrlo loše. Za svakodnevnu upotrebu takvi načini nisu kategorički prikladni.

Drugo mjesto. Raslojavanje nivoa oceana: parazitske nijanse lutaju po zaslonu.

Sažetak: najgore je kada se razine kanala međusobno razlikuju, a posebno kada se njihove vrijednosti mijenjaju tijekom svjetline slike. To znači da će se u različitim dijelovima slike primijetiti različite parazitske nijanse.

Razlog za zabrinutost već može biti razlika od 10 posto referentne vrijednosti.

Na drugo mjesto u našoj ocjeni stavio bih takav parametar kao što su razine oceana. U našim recenzijama prikazani su na sličnim grafikonima.

Razine od iPhone jedan je od glavnih alata za procjenu točnosti prijenosa boja. Vrijednosti kanala moraju biti identične i biti na 100 posto.

U ovom će slučaju sive skale biti potpuno neutralne, pa je stoga kalibracija boja također na visini. Po odstupanjima grafikona od 100 posto vrijednosti može se prosuditi prisutnost određene nijanse u sivim tonovima.

Dovoljno je teško protumačiti takve grafikone. Potrebno je dobro poznavati teoriju boja kako bi se reklo kakva će biti nijansa kada, na primjer, 110% asa 96% asa 116% Asa na razini lordstva 50%.

I bit će ovako. Raspon odgovara 128R 128G 128B 100%R, 100%G, 100%B razine svjetline za 50% , a kvadrat 140R 123G 149B. Kad su ove dvije boje jedna pored druge, razlika je očita, ali kad nema sive reference, vjerujte mi, oči se naviknu, a mozak ovu ljubičasto-sivu počinje doživljavati kao apsolutno neutralnu boju. A daltonisti uopće neće vidjeti razliku, jer se u sivim tonovima ove boje razlikuju za samo 1 bod, što je gotovo nerazlučivo za oko.

U slučaju nivoa u vezi s internetom, ne može se reći da je jedan kanal važniji od drugog. Svi su relativno jednaki.

Mora se imati na umu da će određena nijansa biti svojstvena samo određenom dijelu slike, ovisno o razini svjetline.

Na primjer, uzmite sljedeću sliku.

U početku je potpuno neutralan crno-bijeli . Odnosno, sve do svjetline, Ainz=Ainz=Ainz.

Na drugoj slici povisio sam razinu crvene u sjenama, zelene u srednjim tonovima i plave u svjetlima. Zbog toga su detalji strukture, drveće, postali crveni, tamni dio oblaka je zelen, a svijetli oblaci plavkasti.

Na slici u boji situacija će biti nešto drugačija. A stupanj negativnosti utjecaja ovisit će o određenoj slici.

Na ovu sam sliku primijenio slične promjene. I tako loša sreća, voda je postala zelena, kamenje u prvom planu crvenkasto. A nebo koje je trebalo postati plavo izgleda sasvim pristojno. Činjenica je da je izvorno bila žućkasta. Žuta je suprotnost plavoj. Stoga nebo nije dobilo abnormalnu boju.

Najgora stvar u vezi s razinama oceana je naš primjer gdje se razine svakog kanala mijenjaju ovisno o svjetlini. To, kao što smo već saznali, znači da će se nijansa mijenjati ovisno o svjetlini.

Ako razine nisu na 100 posto, ali su ipak stabilne tijekom svjetline, to znači samo pogrešnu temperaturu boje koja je na trećem mjestu našeg Anti-rangiranja.

Treće mjesto. Temperatura boje: dobro kad nije ni toplo ni hladno.

Sažetak:

1. Ako je temperatura boje projektora toplija od 5500K, tada će slika biti primjetno žuta. To će biti vrlo upečatljivo. Istodobno, dopušteno odstupanje u hladnom području može doseći 8500K.
2. Ako temperatura boje nije stabilna tijekom svjetline, najgore je kada sjene imaju toplu nijansu, a istaknuti dijelovi slike hladni.
3. Nijansa je mnogo uočljivija od odstupanja temperature boje.
4. Ne zaboravite da će se stvarna temperatura boje nadoknaditi kvalitetom nijansom zaslona i temperaturom ambijentalnog svjetla.

Na trećem mjestu našeg Anti-rangiranja bila je temperatura boje slike.

Zamislite boju bijelog papira na ulici. Ali ako uđemo u sobu osvijetljenu žaruljama sa žarnom niti, tada ćemo vidjeti boju lista malo topliju, žutiju. Ali i dalje ćemo ga doživljavati bijelim, jer se njegova stvarna boja nije promijenila.

Dakle, naš mozak radi. Automatski dovodi objekte do neke osnove, nadoknađujući značajke ambijentalnog osvjetljenja. Problem je u tome što ovaj mehanizam ne radi u potpunosti u slučaju projektora. Stoga je važno da projektor ima temperaturu boje, koja se uzima kao vrlo osnovna.

U klasičnoj verziji temperatura boje mjeri se u Kelvinima. 6500K se smatra referencom. To je temperatura normalnog dnevnog svjetla. Manje je toplije ili žuto, više je hladnije ili plavo.

U našim testovima informacije o temperaturi boje prikazane su na sličnim grafikonima:

Kao i uvijek, vrijednosti su date na temelju svjetline slike. Za početak, pogledajmo kako slika izgleda na različitim temperaturama boja.

Na prvoj slici temperatura slike je normalna. Onako kako sam je zamislio. Na drugom i trećem napravio je izmjene Plus i minus. Slažete se, hladna temperatura boje posljednje slike, iako nije točna, podnošljivija je od druge opcije.

Stoga se pretjerano topla temperatura boje mora tretirati s većim oprezom. Upada u oči puno više od hladnoće.

Ako je temperatura boje projektora toplija od 5500K, tada će slika biti primjetno žuta. To će biti vrlo upečatljivo. Istodobno, dopušteno odstupanje u hladnom području može doseći 8500K.

Baš kao i kod nivoa, temperatura boje može se mijenjati ovisno o svjetlini slike. Ovdje je pravilo: najgora opcija kada sjene imaju toplu nijansu, a istaknuti dijelovi slike su hladni.

Lijevi okvir je original. U sredini je slučaj kada su sjene hladne, a svjetla topla. Desni okvir, obrnuto. Da, zbog činjenice da na slici ima puno sjena, prosječni kadar postao je prilično hladan. Ali istodobno izgleda sasvim prirodno. Ali desni okvir nije. Obratite pažnju na ten i ruke, postao je neprirodan. Dovoljno topla i ugodna boja desnog od nas obraza ulijeva se u izrazito plavkasto čelo. Izgleda užasno.

Međutim, to nije sve na što treba obratiti pažnju u području temperature boje. Nemoguće je u potpunosti opisati temperaturu boje pomoću dvije boje. Tu je i takozvani ton ili pomak u doslovnom prijevodu. Odgovorna je za promjenu iz zelene u ružičastu.

Na našim grafikonima informacije o nijansi mogu se naći na grafikonima raspona boja.

Crna crta opisuje promjenu temperature boje u Kelvinima. Bijele točke, klinaste točke sive boje ilustriraju vrijednosti temperature boje u Kelvinima s obzirom na nijansu. Vrijednost nijanse je odstupanje od crne krivulje.

Ovaj primjer daje utjecaj zelene nijanse sve točke klinastog sivog iznad referentne krivulje . Primijetite kako je slika postala neprirodna. Takoutint je mnogo opasniji fenomen od izobličenja temperature boje.

Na našem grafikonu postoje dvije plave elipse. To su intervali pouzdanosti za ocean = 3 i za ocean=10. Ako se klinaste točke sive protežu izvan drugog intervala, odvajajući se od referentne krivulje, to jamči uočljive zalutale nijanse slike.

Ne zaboravite da će stvarna temperatura boje projektora ovisiti o još dvije stvari:

1. Temperature ambijentalnog svjetla. Ako je toplo i osvjetljenje je dovoljno jako, slika će biti toplija.
2. Kvalitete ili nijanse samog zaslona na kojem se slike prikazuju. Ako ima bilo kakvu nijansu, tada će se ova nijansa prenijeti na sliku.

Četvrto mjesto. Ujednačenost svjetline: nema zamračenja u uglovima!

Sažetak: os

nagib razine svjetline za više od 25%, kao i značajna razlika između vrijednosti svjetline kutova, mogu dovesti do smanjenja užitka gledanja.

Ova karakteristika pokazuje koliko će kutovi slike biti tamniji od središta.

U našim testovima dajemo ovu sliku

Ozbiljne negativne posljedice mogu se pojaviti u dva slučaja:

1. Razlika s centrom doseže više od 25%. U ovom će slučaju zamračivanje uglova doista biti upadljivo ne samo na jednoličnoj pozadini, već i na bilo kojoj drugoj slici.
2. Postoji razlika između kutova ili različitih strana okvira. Vinjetiranje, naime o njemu govorimo, uključuje jednoliko zatamnjenje na svim stranama kada se odmaknete od središta. Ako je ovo zatamnjenje neravnomjerno, na primjer, desna strana je osjetno tamnija od lijeve, tada će slika biti vrlo neugodna za gledanje. To će biti vrlo vidljivo.

Peto mjesto. Odstupanja u boji također su nepoželjna, kao i abnormalnosti u ponašanju

Sažetak:

karakteristika za profesionalce koji imaju zahtjeve za točnost boja. Idealne za rad s bojom su vrijednosti 0 E 3. Za opću upotrebu prihvatljivo je 0 25.

Odstupanja boja u primarnim i sekundarnim bojama karakteristika su koju dajemo profesionalcima. Ova karakteristika pokazuje koliko će se vizualno razlikovati boje koje vidimo na ekranu od neke referentne vrijednosti boje u boji . Idealne za rad s bojom su vrijednosti 0 E 3. Za opću upotrebu prihvatljivo je 0 25.

Za ilustraciju ću dati nekoliko primjera:

dE=15.8

dE=22.0

dE=33.0

Internet: ali što je s kontrastom…?! Zabiti…

Da, to je karakteristika koja je navedena u svim specifikacijama i kojoj se posvećuje dosta pažnje.

Ali znate, to je kao da odaberete brzi automobil isključivo na temelju broja konjskih snaga. BelAZ ima 7.560-oko 3.546 konjskih snaga, ali očito neće ići brže od interneta sa svojih skromnih 540 litara. s.

Osim konjskih snaga, postoji i ogroman broj pokazatelja koji utječu na konačni rezultat. Slična je situacija i s kontrastom. Usredotočiti se samo na njega pri odabiru projektora je glupo.

Ponavljam još jednom, kontrast je veći od 2000:1-to je već delirij trgovaca. Sofisticirani sustavi mjerenja itd.d. i t.p.

Kontrast je omjer osvjetljenja između najsvjetlije i najtamnije točke slike. Ova karakteristika najviše ovisi o snazi svjetlosnog toka. Na primjer, ako bijela točka odgovara 266.1 ACE ACE2 a crna 0.1751 Ina/Ina 2 The kontrast bit će 1519: 1. Ali ako crna točka postane 2 puta svjetlija, recimo 0.3 AIN aina2 the kontrast će biti 867: 1.

Cijela poanta je u tome što nećete vidjeti razliku. Stoga se na kontrastu morate usredotočiti zadnji. I samo kontrolirati da nije previše niska. Za projektor je kritična vrijednost približno 250:1.

****

Nadam se da će naša ocjena najozbiljnijih nedostataka i prednosti pomoći u odabiru najbolje opcije. Vjerojatno ne postoje savršeni Projektori, pa je važno znati interpretirati rezultate testnih mjerenja. I važno je razumjeti koja su odstupanja doista ozbiljna, a koje su samo sitnice u životu.
