Kotlovi za grijanje: koji lonac bolje lebdi?

Već s prvim hladnim vremenom moramo se vratiti u grad — nije naša klima da bismo mogli živjeti u hladnoj kući. U međuvremenu, grijanje kuće nije tako neodoljiv zadatak, pogotovo jer je sve što je potrebno u velikoj mjeri predstavljeno na tržištu.

A imajući toplu seosku kuću, bit će moguće pobjeći tamo za vikend u bilo koje vrijeme — bez obzira na godišnje doba, a ako kuća nije predaleko od posla, i tamo uopće živjeti tijekom cijele godine.

Problem stvaranja sustava grijanja za samostojeću kuću nije nov. Ali ako se ranije odnosilo samo na ograničenu kategoriju vlasnika privatnih kuća koji žive uglavnom u ruralnim područjima, sada kada smo gotovo bez iznimke dobili vikendice ili vikendice, ona je stekla univerzalni karakter.

Štoviše, s pojavom turbo plamenika, za čije funkcioniranje nema potrebe za tradicionalnim dimnjakom, autonomni sustavi grijanja počeli su se koristiti za zaseban stan u višestambenim zgradama, a mi, koji smo iz prve ruke upoznati s nepouzdanim i nefleksibilnim centraliziranim sustavom grijanja, prednosti autonomnih sustava ne treba objašnjavati.

Štoviše, kao što su pokazali ne samo proračuni stručnjaka, već i konkretni primjeri grijanja stanova provedenih u nekim regijama Moskve i Moskovske regije, nedostatak troškova grijanja rashladne tekućine u višemilimetarskim cijevima, osim što su u tako žalosnom stanju da nesreće slijede jedna za drugom, daje uštedu nekoliko puta. Ušteda energije koja je nacionalno vlasništvo i kao posljedica naših individualnih troškova naknada za grijanje.

Mogućnosti tekućeg sustava

Najčešći sustavi grijanja koji omogućuju grijanje velikih površina tijekom cijele godine su tekući pomoću kotlova za grijanje. Princip rada je jednostavan: energija koja se oslobađa u kotlu tijekom izgaranja goriva ili tijekom zagrijavanja grijaćeg elementa prenosi se u rashladnu tekućinu pomoću izmjenjivača topline najčešće u ovoj ulozi djeluje voda koja kroz cijevi ulazi u radijatore instalirane u sobi .

Takav je sustav najučinkovitiji, a iako je njegova instalacija prilično složena i skupa, jednostavan je i ekonomičan za rad. Za usporedbu: korištenje nekoliko električnih konvektora za grijanje kuće dovest će do mnogo veće potrošnje energije, a dodatni radovi tijekom instalacije ovdje neće biti dovoljni — zbog velike snage uređaja potrebnih za grijanje cijele kuće, ožičenje će se vjerojatno morati promijeniti .

Usput, možete” napajati “toplom vodom ne samo radijatore, već i sustav “toplog poda”, koji vam omogućuje postizanje najučinkovitije raspodjele temperature. I još jedna važna prednost ovog sustava je očuvanje svježine i vlažnosti zraka u sobi, budući da temperatura radijatora da ne spominjemo “toplo polje” ne prelazi 50-70.

Da bismo živjeli u potpunoj udobnosti, u kući, osim sustava grijanja, mora postojati i sustav opskrbe toplom vodom to jest, same usluge za čije pružanje u gradskom stanu sada nam se šalje poseban račun s vrlo urednom cifrom . Obično se bojler koristi za dobivanje tople vode, ali ako imate bojler, bojler vam neće trebati: kotao će se nositi s oba zadatka.

To se provodi na dva načina: ili pomoću dvokružnog kotla, koji predstavlja 2 strukturno povezane jedinice za izmjenu topline jedna jedinica je za grijanje, druga za dobivanje tehničke tople vode , ili spajanjem jednokružnog kotla za grijanje na bojler za skladištenje ugrađen u uređaj ili vanjski .

Naravno, opcija s dvokružnim kotlom je kompaktnija, ali treba imati na umu da, kako bi se osigurala topla voda nekoliko točaka odvodnje na primjer, slavine u kuhinji i kupaonici, tuš , čak i ako postoji dvokružni kotao, ne možete bez bojlera za skladištenje.

Kotao je srce sustava

Očito je da kotao zauzima središnje mjesto u ovom sustavu. Prikazi onih za koje je kotao povezan s nečim vrlo velikim i zasigurno tmurnim odavno su zastarjeli: Moderni ergonomski i kompaktni dizajn kotla omogućuje vam da lako pronađete mjesto za njega u sobi, a ponekad se zidni kotao po izgledu uopće ne može razlikovati od bojlera. Ako je mjesto vrlo tijesno, možete odabrati model dizajniran za ugradnju na otvorenom takvi kotlovi mogu raditi na vanjskoj temperaturi do -15.

Različiti nosači energije

Iako kotlovi mogu raditi na različitim izvorima energije, nisu svi dostupni. Dakle, u područjima gdje nema struje ili plinovoda, izbor ostaje samo između krutog ugljen, ogrjev, treset ili tekućeg dizel goriva. Kotlovi na kruta goriva imaju nisku učinkovitost i nisu baš prikladni za rad gorivo se mora dovoditi ručno , pa nisu baš popularni.

Za razliku od kotlova na kruto gorivo, Učinkovitost tekućih goriva doseže 92 %, ali njihova je upotreba ograničena na prilično visoke troškove i početne i operativne i poteškoće u instalaciji i održavanju: potrebno je koordinirati s vatrogasnom inspekcijom, opremiti zasebnu sobu s kapuljačom, provoditi sustave za dovod i pročišćavanje goriva, redovito čišćenje kotla od pepela i čađe. Istina, plamenik na tekuće gorivo lako je zamijeniti plinskim-takav se kotao može koristiti čak i ako je područje plinificirano.

Plin je najjeftiniji nosač energije, a plinski kotlovi s visokom učinkovitošću mogu imati neograničenu snagu. Za njihovu ugradnju potrebno je i dopuštenje plinskih službi i posebna prostorija površine najmanje 8 m2 s prozorom i izlazom na ulicu, a sam kotao mora biti opremljen automatizacijom koja sprječava curenje plina.

Električni kotao ne treba zasebnu sobu, jer se energija potrebna za grijanje ne oslobađa tijekom izgaranja, već kada struja prolazi kroz grijaći element, njegovo spajanje zahtijevat će zasebno pojačano ožičenje, a s kapacitetom većim od 9 kilovata gorenje je dopušteno samo na trofaznu mrežu.

Električni kotlovi su sigurni, ekološki prihvatljivi i jednostavni za rukovanje, međutim, kapacitet kotlova zbog visokih troškova nosača energije ne prelazi 15 kilovata, a grijaći element ima ograničen vijek trajanja.

Možemo spomenuti i kombinirane kotlove koji rade na različite vrste goriva, ali to je možda samo radi cjelovitosti, jer nema posebne potrebe za radom na različitim vrstama goriva, a troškovi takvih kotlova — i početnih i operativnih — vrlo su visoki.

Prvo morate odlučiti

Veliki asortiman modela kotlova koje nudi tržište omogućuje svima najbolji izbor. Ali prvo morate odlučiti što vam točno treba, ovisno o specifičnim uvjetima, vašim mogućnostima i zahtjevima: vrsti goriva, području grijane prostorije, broju točaka odvodnje.

Procijenimo snagu

Snaga potrebna za grijanje prostorije može se procijeniti na temelju jednostavnog omjera prema kojem je za grijanje 1 m2 površine potrebno 100 vata. Naravno, ovo je samo gruba procjena dobivena pod pretpostavkom da je soba dobro izolirana i da ima visinu ne veću od 3 m. Za sobe s nekoliko prozora, kutne ili susjedne negrijanoj sobi, za 1 m2 bit će potrebno najmanje 150 vata, ali točan izračun, uzimajući u obzir sve značajke prostorije, mogu napraviti samo stručnjaci.

Kod nas su najtraženiji kotlovi kapaciteta od 20 do 45 kilovata, što je u skladu s tipičnim dimenzijama većine privatnih kuća. To su uglavnom plinski kotlovi koji mogu imati i zidne i podne izvedbe.

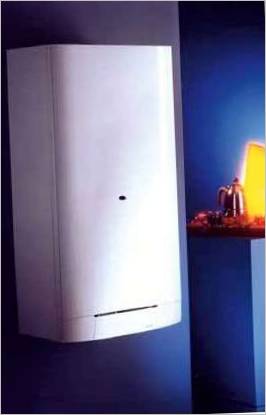

Kapacitet zidnih plinskih kotlova koji ne zauzimaju podnu površinu i lako se uklapaju u kuhinju ili kupaonicu je od 10 do 35 kilovata, što je više nego dovoljno za stvaranje ugodnih uvjeta u sobi površine 50-350 m2.

S druge strane, podni plinski kotlovi trebaju dodatni prostor za ugradnju, ali taj nedostatak više je nego otkupljen njihovom velikom snagom, koja doseže 60-80 kilovata.

Koliko tople vode trebate za potpunu udobnost?

Ako ćete instalirati jedan kotao ubiti dvije ptice jednim kamenom, odnosno riješiti oba problema-grijanje kuće i osiguravanje tople vode, također morate procijeniti koliko će vam tople vode trebati.

Dvokružni plinski kotlovi koji rade u protočnom načinu rada imaju kapacitet T. e. broj litara vode zagrijane u 1 minuti 10 do 20 l/min. — takav protok dovoljan je ne samo za pranje posuđa i pranje, već i za tuširanje, pa čak i kupku za referencu: gusti mlaz iz slavine teče brzinom od 6-7 l min. .

Međutim, odabirom opcije sa sustavom za pripremu tople vode, ne zaboravite preračunati snagu: ona će se sada odrediti većom od dvije komponente — za grijanje i grijanje industrijske vode.

Osnovno pravilo za izračunavanje snage potrebne za grijanje u protočnom načinu rada također je vrlo jednostavno: snaga je približno jednaka dvostrukoj vrijednosti performansi pri zagrijavanju vode na 25 A-C i utrostručena pri zagrijavanju na 35 A-C s obzirom na to da upotrebljiva topla voda ima temperaturu od oko 40 A-C, a temperatura hladne vode varira ovisno o dobu godine .

U praksi je rad dvokružnog kotla dizajniran tako da se tijekom pripreme tople vode grijanje isključi. Ova takozvana “prioritetna shema pripreme tople vode” ne povlači za sobom nikakve neugodnosti za potrošača: sustav grijanja je toliko inercijalan da isključivanje grijanja na kratko vrijeme neće biti opipljivo.

Ako su vaši “apetiti” toliko veliki da želite imati toplu vodu u svim slavinama u isto vrijeme, poželjno je, kao što je rečeno, imati kotao s ugrađenim ili vanjskim bojlerom za skladištenje koji pohranjuje rezervu tople vode pripremljenu unaprijed. Zidni kotlovi također su opremljeni kotlovima, a podni plinski kotlovi obično imaju ugrađeni kotao zapremine od 60 do 150 litara, što vam omogućuje brzo punjenje kupke ili dugo kupanje pod obilnim mlazom tuša.

Značajke plinskih kotlova

Kotao je vrlo složena jedinica, a njegov se dizajn značajno razlikuje ovisno o vrsti goriva za koje je dizajniran. Naše daljnje razmatranje odnosit će se samo na plinske kotlove — najčešće zbog niza značajnih prednosti: jeftinost goriva i odsutnost problema s njegovim transportom i skladištenjem, visoka učinkovitost i velika snaga. Ipak, čak i uz ovo ograničenje, odabir prikladnog modela zbog mnogih razlika u čvorovima, korištenim materijalima, sustavima upravljanja i upravljanja ostaje vrlo težak.

Materijali

Za proizvodnju kotlovskih tijela koristi se lijevano željezo ili čelik. Lijevano željezo karakterizira velika otpornost na koroziju, a zbog visokog koeficijenta toplinske vodljivosti toplina se ravnomjerno prenosi u vodu duž cijele površine kotla.

Međutim, lijevano željezo nije dovoljno elastično, pa ne podnosi i velike temperaturne razlike i lošu kvalitetu vode. Dizajn kotlova od lijevanog željeza je sekcijski, što olakšava transport i ugradnju te je prikladno za održavanje. Čelični kotlovi imaju dobru elastičnost, što osigurava njihovu pouzdanost, lakši su i jeftiniji od lijevanog željeza, ali korozija im predstavlja stalnu prijetnju.

Lijevano željezo koristi se i u proizvodnji izmjenjivača topline, međutim, bakreni izmjenjivači topline zagrijavaju se brže niska inercija je zbog najvećeg koeficijenta toplinske vodljivosti među materijalima koji se koriste u izgradnji kotla .

Da bi se zaštitila od korozije, površina bakrenih izmjenjivača topline prekrivena je posebnim sastavom, a nedovoljna otpornost bakra na toplinu, što ponekad dovodi do izgaranja, prevladava se premazom od silikona i aluminija. Često se koriste i izmjenjivači topline od nehrđajućeg čelika.

Čvorovi

Najvažnija jedinica u kojoj se, u stvari, oslobađa energija prijavljena rashladnoj tekućini je komora za izgaranje, koja može biti otvorenog ili zatvorenog tipa. U otvorenoj Komori zrak potreban za održavanje procesa Gorenje uzima se izravno iz prostorije u kojoj se nalazi kotao, a proizvodi izgaranja ispuštaju se kroz tradicionalni dimnjak pod utjecajem prirodnog propuha koji nastaje zbog njihove veće temperature u odnosu na okolni zrak. Soba u kojoj je instaliran kotao sa zatvorenom komorom za izgaranje mora imati stalan protok zraka, jer je za izgaranje 1 kubičnog metra prirodnog plina potrebno 12-15 kubičnih metara zraka.

U zatvorenoj komori-prisilni propuh: uklanjanje produkata izgaranja i protok zraka provode se pomoću ugrađenog ventilatora kroz sustav odvodnje dima i dovoda zraka koji ulazi u zid takav se sustav može sastojati od dvije odvojene cijevi ili koaksijalne cijevi, kada je jedna cijev unutar druge . U tom se slučaju zrak iz prostorije ne koristi, pa nema potrebe za dodatnim dotokom, i što je najvažnije, kisik sadržan u sobnom zraku se ne sagorijeva. Usput, lakše je provesti takav koaksijalni dimnjak, ali mora se imati na umu da neće raditi bez električne energije.

Izbor vrste komore ovisi o specifičnoj situaciji: ako se kotao instalira u sobi koja je već opremljena dimnjakom, lakše je i jeftinije koristiti kotao s otvorenom komorom za izgaranje, ako nema dimnjaka, poželjniji je kotao sa zatvorenom komorom.

Sami plamenici također su dvije vrste: atmosferski ili pojačani inače-ventilatorski ili turbo plamenici . U atmosferskim plamenicima miješanje zraka s plinom koji se dovodi pod pritiskom plinovoda nastaje zbog prirodnog propuha dimnjaka. U nadpunjenom plinu miješa se sa zrakom koji se pumpa ventilatorom, pa kotlovi opremljeni takvim plamenicima emitiraju karakteristično brujanje, što je, međutim, lako ukloniti ugradnjom zvučne izolacije.

Upravljanje

Moderni plinski kotlovi opremljeni svim vrstama automatizacije izuzetno su jednostavni za upravljanje. Kotao se pokreće piezo ili električnim paljenjem. U prvom slučaju, za pokretanje, samo trebate pritisnuti gumb na upravljačkoj ploči, a uključivanje i isključivanje kotla s električnim paljenjem događa se automatski u trenutku opskrbe plinom ili njegovog prestanka.

Protok plina na moduliranom plameniku koji se koristi u većini modernih kotlova kontrolira se protokom vode, tako da se temperatura mlaza koji izlazi održava konstantnom bez obzira na tlak u vodovodnoj mreži ili jesu li druge slavine otvorene.

Sustav upravljanja snagom plamenika, koji omogućuje njegovu glatku promjenu u rasponu od 30-40 % do 100 %, ne samo da povećava udobnost, već i smanjuje vjerojatnost stvaranja kamenca u izmjenjivaču topline, čiji se rast naglo povećava kada temperatura vode dosegne 65 stupnjeva. U praksi, ako kotao radi pri maksimalnoj snazi kada se voda zagrijava, tada se u budućnosti, kada je potrebno samo održavati temperaturu na postignutoj razini, snaga Automatski smanjuje. To zauzvrat smanjuje učestalost uključivanja i isključivanja kotla, što značajno utječe na povećanje njegovog vijeka trajanja.

Temperatura vode podešava se termostatom ugrađenim u sustav koji regulira grijanje u oba kruga. Ali zbog inercije sustava, bolje je postaviti temperaturu u krugu grijanja pomoću dodatnog sobnog termostata, koji automatski ispravlja snagu kotla ovisno o fluktuacijama temperature u sobi.

Međutim, najoptimalnija opcija je uporaba automatizacije ovisne o vremenskim prilikama koja radi na signalu senzora koji se nalazi izvan prostorije, tako da će temperatura u sobi uvijek biti što ugodnija — bez obzira na to što se događa izvan prozora i bez ikakvog napora s naše strane. Osim toga, stvarna ušteda plina postignuta time pokazuje se prilično značajnom.

Sigurnost

Sigurnosni sustav služi i za sigurnost korisnika i za zaštitu elemenata kotla.

Za korisnika, najsigurniji rad jamče dva upravljačka sustava: Senzor potiska i ionizacijska kontrola prisutnosti plamena. Senzor propuha nadgleda potpuno uklanjanje produkata izgaranja, a ako se iz bilo kojeg razloga zbog začepljenja dimnjaka ili kvara ventilatora ne izvrši, opskrba plinom odmah će se prekinuti.

Sustav će također reagirati ako se plamenik ne upali ili ugasi — nije važno iz kojeg razloga: zbog nedostatka vode u sustavu ili zbog neispravnosti crpke koja ne osigurava potrebnu količinu protoka.

Razloge će biti moguće razumjeti već u sigurnoj situaciji, a elektronski sustav samodijagonoze pružit će značajnu pomoć u tome, omogućujući vam određivanje do 10 vrsta mogućih kvarova: nedostatak opskrbe plinom i blokiranje izlaza proizvoda Gorenje, nedostatak vode ili pregrijavanje u krugu grijanja, kvar temperaturnog senzora u jednom ili oba kruga…

Za nesmetan rad svih elemenata kotla predviđene su različite mjere zaštite. Pregrijavanje vode i izmjenjivača topline prati zaštitni termostat koji isključuje grijanje kada dosegne kritičnu temperaturu, a u suprotnom slučaju-kada temperatura snažno padne, što može dovesti do smrzavanja vode u sustavu, grijanje kotla se automatski uključuje.

Tlak vode kontrolira tlačni prekidač koji se aktivira kada je tlak nedovoljan i sigurnosni ventil koji ne dopušta njegov višak u krugu grijanja. Kako bi se spriječilo zaglavljivanje pumpe i trosmjernog ventila pod utjecajem naslaga soli, voda se provodi kroz sustav svaka 24 sata; osim toga, koristi se elektronička zaštita ili magnetska obrada vode kako bi se spriječilo stvaranje kamenca, a na ulazu hladne vode ugrađuje se filtar koji zadržava suspenzije prisutne u vodi. A kako Elektronika kotla ne bi radila iz stranih izvora, kojih ima u izobilju u bilo kojem domu, u njega je ugrađen radio-smetnja.

Prilagođavanje Hrvatskim uvjetima

Budući da je velika većina kotlova na tržištu “stranog podrijetla”, vrlo je važno da su prilagođeni uvjetima u kojima će raditi kod nas.

Prije svega, to se odnosi na tlak plina u mreži. Činjenica je da dok se većina uređaja europskih proizvođača testira pri nazivnom tlaku plina od 18-20 mbar, naša prihvaćena vrijednost nazivnog tlaka je 13 mbar a ponekad je i upola manja . Pri takvom tlaku kotao neće moći razviti izračunatu snagu i, prema tome, neće biti prikladan za one prostorije za koje je namijenjen.

Međutim, uz odgovarajuću postavku i pri 13 mbar, kotao zadržava najmanje 90 % maksimalne snage. Štoviše, neki se modeli neprestano pale i rade čak i kad tlak padne na 2 mbar, što se često događa u našim nestabilnim plinskim mrežama.

Nažalost, razlike su karakteristične i za vodoopskrbu i električnu mrežu, stoga se prilikom prilagodbe kotlova mora uzeti u obzir nestabilnost ovih parametara. Mnogi problemi nastaju zbog niske kvalitete vode: kotlovi moraju biti opremljeni ne samo filtrima za čišćenje nečistoća, već i sustavom zaštite od naslaga soli.

I posljednje na što morate obratiti pažnju su dimenzije prijelaznih elemenata i spojeva koji se koriste za spajanje i ugradnju uređaja. Neusklađenost plinskih priključaka uvezenih uređaja s Hrvatskim standardima prisilit će kupca na složene, nesigurne i skupe zavarivačke radove.
