Pročišćavanje hladnjaka za vodu: posvećeno vrućim uredskim momcima

Hladnjak hladnjak, razdjelnik vode pojavio se u našem svakodnevnom životu u poletnim 90-ima i postao je nepromjenjiv atribut gotovo svakog ureda. Svaka tvrtka i tvrtka nastojali su instalirati ove obrnute boce na najistaknutije mjesto.

Autor: Andrej Kaškarov, Sankt Peterburg

Autor Andrei Kaškarov signalizira novu publikaciju

Uredski izvori: postoje podni izvori, postoje stolni izvori

Hladnjaci su podni i stolni. Njihova glavna razlika je u volumenu – to jest u opskrbi toplom i hladnom vodom.

Podni hladnjaci upoznali su nas puno više. Oni su prikladniji: neće biti redova. Ako uredska populacija nije veća od 10 ljudi, hladnija voda jedva će promijeniti temperaturu čak i na desetoj šalici zaredom.

Osim toga, brojni podni modeli imaju dodatnu uslugu: rashladni ormar, funkciju prozračivanja vode. Postoje i takvi podni modeli, gdje se “limenka vode” od 18,9 litara skriva unutar kućišta. A to su već dizajnerske stvari koje su lice tvrtke u zasebnoj dvorani.

Stolni hladnjak ima manju bocu vode-zapremine ne veće od 8 L. To je sasvim dovoljno za obitelj od 2-3 osobe.

Stolni modeli su manje rafinirani, jer imaju svrhu “za dom, za obitelj”.

Postavljaju se na postolje ili na stol. Limenka vode stoji uspravno naopako na hladnjaku.

Stolni hladnjak možda nema funkciju hlađenja. U ovom slučaju, dizajniran je za zagrijavanje i održavanje temperature tople vode na + 95 C. Ljudi ih nazivaju “kotlovi”.

U posljednje vrijeme interes za hladnjake neprestano raste. Sada trijumfalno naseljavaju gradske stanove i ladanjske kuće kao nekada komercijalne urede.

Razumljivo je: kako je lijepo piti hladnu vodu ljeti, čistu, ukusnu, kao iz bunara! A zimi i ljeti hladnjak redovito služi kao električni čajnik: kipuća voda kao u stara vremena na stanici uvijek je pri ruci-čaj, kava ili ples?

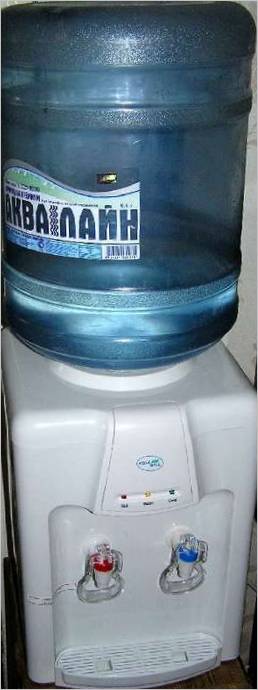

Riža. 1. Izgled radne površine

Cooler IACIN0.7-5-10T

Kao što proizvođači obećavaju, hladnjak održava temperaturu hladne i tople vode na razini, odnosno +5 ASA C i + 95 asa C. Odstupanje od ovih parametara ne može prelaziti 10 posto podaci iz tehničke putovnice .

Dodatni poticaj za kupnju hladnjaka su promocije koje redovito provode prodavači, tijekom kojih cijena izvora vode može pasti i do 50 posto u pravilu se to događa zimi i u proljeće, prije vruće sezone – posebno za one koji su sklopili ugovor o opskrbi vodom.

Za različite modele hladnjaka izgled prednje ploče može se malo razlikovati, ali to ne utječe na njihovu unutarnju strukturu.

Stavit ću ga na stol da popijem malo vode

Pažnja! Ne možete koristiti hladnjak bez vode: nema zaštitu i senzor za punjenje spremnika. Ako uključite prazan hladnjak u mrežu od 220 V, grijaći elementi će izgorjeti.

Hladnjaci su prilagođeni uobičajenoj mreži od 220 V i imaju snažno preklopno napajanje. Tijekom zagrijavanja hladnjak troši snagu od oko 550 vata, tijekom hlađenja – 50 vata.

Na prednjoj ploči hladnjaka prikazana su tri LED indikatora-crvena, žuta i zelena neki modeli imaju samo crvenu i zelenu .

Crveno svjetlo se automatski isključuje kada temperatura tople vode poraste na 95. Hladnjak prelazi u način održavanja temperature: kontrola i periodično zagrijavanje spremnika s toplom vodom odvija se automatski pomoću elektroničkog regulatora.

Kada temperatura vode padne ispod + 80 aisina C, crveni indikator se ponovno uključuje i počinje zagrijavanje vode.

Zeleno svjetlo kondenzator za hlađenje automatski se isključuje kada temperatura vode u rashladnom spremniku padne na + 5 C.

Ako nema potrebe za toplom ili hladnom vodom, nepotrebnu funkciju možete isključiti prekidačem na stražnjoj strani hladnjaka slika. 2 .

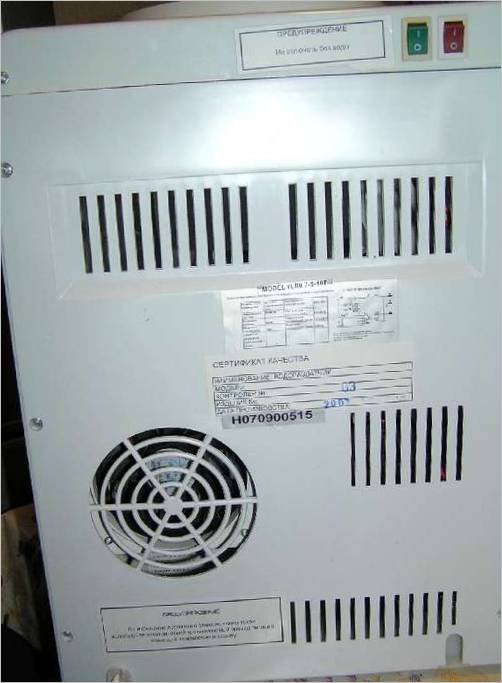

Riža. 2. Pogled na stražnju ploču hladnjaka

Kao što se vidi iz riže. 2 gore na kućištu hladnjaka nalaze se prekidači crvene i zelene boje koji automatski održavaju temperaturu tople i hladne vode.

Spremnik hladne vode izrađen je od plastike za hranu. Kao izvor koristi se pročišćena voda, destilirana ili mineralna voda.

Prilikom prijenosa ili transporta hladnjaka potrebno je odspojiti limenku za vodu koja ima ventil tipa bradavice i ispustiti preostalu vodu iz oba spremnika kroz odvodne cijevi smještene na dnu kućišta. Instalirajte hladnjak samo u uspravnom položaju. U krajnjem slučaju, kut nagiba ne može biti veći od 45.

Potrebno je stalno paziti da razina vode u posudi za vodu bude najmanje 1 litra. Zatim stavite novu napunjenu staklenku.

Pročišćavanje hladnjaka: dajete super planiranu hladnoću!

Preciziranje se odnosi na modele: OCEANI0.7-5-10T, YLR0.7-5-70T, YLR0.7-6-718A, OCEAN0.7-6-801A, OCEAN0.7-6-56A, OCEAN0.7-6-59V, OCEAN0.7-6-63A, OCEAN0.7-6-758A ASA i ASA 0.7-5-36TD.

Ako je zagrijavanje vode u hladnjaku do 95. dovoljno za kavu i čaj, tada je sasvim moguće raditi na njenom hlađenju u ljetnim vrućinama ispod +5.

Kao što znate, voda ukulerachajčešće ima elektroničko hlađenje, koje djeluje na temelju “Peltierovog efekta”. Još u 19. stoljeću francuski fizičar uspostavio je nevjerojatan fenomen: ako istosmjerna struja teče kroz krug vodiča, točke njihovog spajanja se hlade.

Na domaćoj razini,” Peltier efekt”, sada koristimo zahvaljujući istraživanju akademika Ioffea i novim poluvodičkim legurama. Voda u posebnom spremniku hladnjaka hladi se termoelektričnim modulom: istosmjerna struja prolazi kroz poseban radijator u kojem se temperatura brzo smanjuje, a voda za piće postaje ledena.

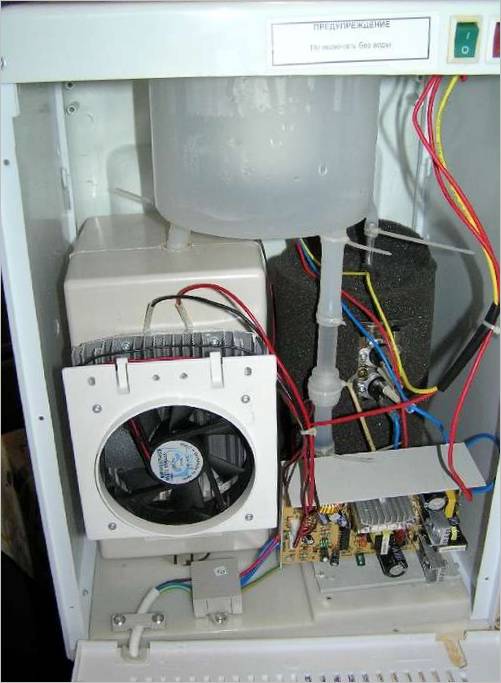

Riža. 3. Hladnjak s uklonjenim stražnjim poklopcem

Na riži. 3 mogu se vidjeti priključci grijaćih, rashladnih elemenata, spremnici za vodu i neki temperaturni senzori.

Detaljnije, Princip hlađenja vode je sljedeći: hladnjak ima poluvodički element ravnog oblika instaliran na rashladnom radijatoru površine 200 cm2. Na hladnjak je pričvršćen ventilator za dodatno hlađenje.

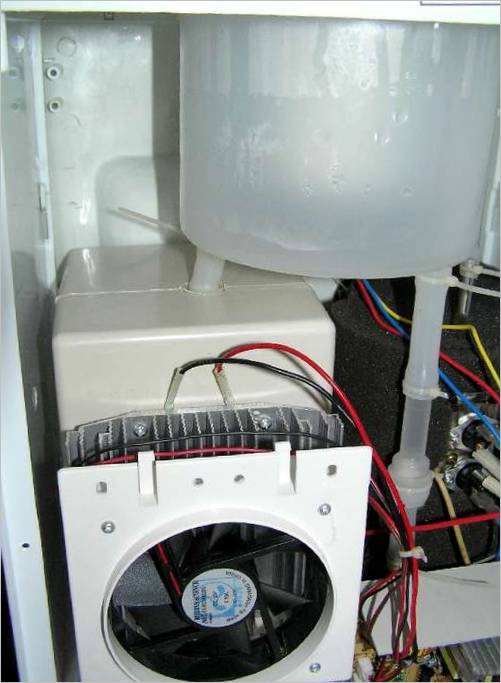

Na lijevoj strani slika. 4 jasno se vide ventilator, hladnjak i žice koje vode do poluvodičkog elementa.

Riža. 4. Pogled na uređaj za kondenzaciju

Potrošnja struje ovog elementa je 4 a stoga je za hladnjak potreban snažan izvor napajanja pri naponu od 12. Potrošnja struje ventilatora-0,19 a pri istom naponu napajanja.

Senzor temperature ohlađene tekućine je termistor u metalno-staklenom kućištu tipa MMT-4, ugrađen u spremnik bliže prednjoj ploči hladnjaka.

Senzor se spaja na elektroničku ploču desno na slici. 4 do konektora za ocean.

Ventilator i grijaći element također su povezani odgovarajućim konektorima na elektroničku upravljačku ploču. Presjek spojnih žica crvene i crne boje na grijaći element najmanje 2 mm.

Ne hladnjak, već hladno

Kada otpor temperaturnog senzora termistora padne ispod 33 kOhm, uključuju se poluvodički element i ventilator za hlađenje.

Od radijatora za hlađenje sl. 4 na kojem je instaliran ventilator, zavojnica ulazi u spremnik za vodu, koji upija hladnoću koja dolazi iz poluvodičke ćelije, a temperatura vode pada.

U praksi ovaj element i ventilator mogu raditi nekoliko sati zaredom posebno ljeti, kada je okolna temperatura +25.

U drugo doba godine, u pravilu, hladnjak se automatski uključuje na kratko vrijeme 5-8 minuta.

Kako se voda u spremniku hladi, otpor termistora se povećava. U tablici. 1 prikazane su vrijednosti otpora termistora AMAPIN-1, AMAPIN-4 Oznaka na ploči amapin pri različitim temperaturnim vrijednostima. Ti se parametri utvrđuju autorskim eksperimentom.

Tablica 1. Ovisnost otpora standardnog termistora o temperaturi

Temperatura, C	Otpori, com	Vrijeme hlađenja do + 5 c, min
Sobna obična +22	11,8	8
Vruće ljeto +25	10	12
Vruće ljeto +30	8,2	25
Ohlađeni spremnik +5	33,3	—

Dakle, hladnjak se automatski isključuje kada termistor dosegne otpor od 33,3 kOhm.

Jasno je da u vrućem ljetu za vruće uredske momke temperatura vode + 5. C možda nije dovoljno niska. Dakle, morat ćete raditi na daljnjem hlađenju vode.

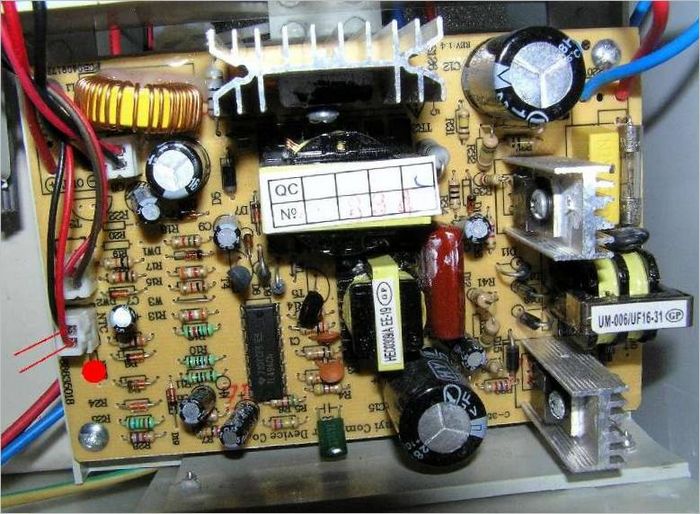

Riža. 5. Prikaz PCB-a uređaja za kontrolu i kontrolu temperature hladnjaka

Na ploči nisu predviđena “ručna” podešavanja.

Bilo bi moguće promijeniti vrijednosti otpora u razdjelniku napona u rukama komparatora , ali po mom mišljenju taj je put iracionalan i skup.

Prva opcija

Najlakši način za hlađenje preporučujem sljedeće.

Mjesta spajanja termistora označena su crvenim linijama. U blizini kruga označeno je mjesto spajanja dodatnog otpornika označeno na ploči-internet, ali nije povezano .

Da bi hladnjak hladnjaka radio dulje, čak i nakon prolaska praga od + 5 ama C, potrebno je zamijeniti otpor MMT-4 s oznakom ama drugim: s otporom na sobnoj temperaturi ne 12 kOhm, već nešto manjim – 8,2 kOhm ili barem 10 kOhm.

Tada će se, kada temperatura dosegne + 5 C, otpor termistora povećati na 27,7 kOhm, a hlađenje vode će se nastaviti to je empirijski utvrđeno – sve do trenutka kada otpor termistora dosegne interval od 32-34 kOhm. postoje različite vrijednosti kao rezultat eksperimenta . Temperatura vode u ovom trenutku će se spustiti na + 1 C. Ostaje samo zamijeniti čašu u hladnjaku i zadrhtati…

Druga opcija

U tom slučaju zamjena termistora nije predviđena. Dno crta je da se paralelno s njim mora instalirati na ploču na mjestima namijenjenima za iPhone konvencionalni otpornik tipa iPhone – 25 s otporom od 82 kOhm instaliran empirijski .

Ukupni otpor temperaturnog senzora će se smanjiti, a upravljački uređaj kondenzatora će se isključiti nakon prelaska praga od + 5 C-na nižoj temperaturi. A voda u hladnjaku bit će jednako ledena kao i prošli put.

U tablici. 2 prikazana je ovisnost temperature temperaturnog senzora s paralelno postavljenim otpornikom o temperaturi.

Tablica 2. Ovisnost temperature temperaturnog senzora s paralelno postavljenim otpornikom o temperaturi

Temperatura, C	Ukupni otpor temperaturnog senzora koji se sastoji od 2 paralelno spojena otpornika, com	Vrijeme hlađenja do + 1 c, min
Sobna obična +22	9,2	16
Vruće ljeto +25	7,5	20
Vruće ljeto +30	5,2	28
Ohlađeni spremnik +1	32-34	—

Napomena o tablici. 1 i 2.

Iako je spremnik za hladnu vodu zapečaćen, nema dva zida poput dobre termosice. Stoga je potrebno uzeti u obzir inerciju snižavanja temperature i njezinu prirodnu želju za sobnom, osim toga, kada hladna voda napusti hladnjak kroz šalice, u nju se ulije obrnuta boca koja strši na sobnoj temperaturi.

Tako će temperatura u spremniku za svaku činjenicu korištenja skočiti prema gore. Njegovo hlađenje na + 1 C ili na standardni + 5 C neće se dogoditi odmah: dok termistori primaju signale, dok hladnjak ne radi, proći će neko vrijeme.

Inercijalna ovisnost svojstvena je svim hladnjacima ovog raspona modela.

Međutim, unatoč tim značajkama, čini mi se da predložena metoda korekcije temperature u hladnjaku nema jednaku jednostavnost i učinkovitost za udobnost doma.
