Pregled par napajanja od 750 vati i 850 vati. Pre-IPO, ali ne – IPO #2

U pravilu, prosječno moderno računalo, sposobno nositi se s igrama i zadacima složenijim od interneta:uparen s najvećim rasadnikom neadekvatnosti na svijetu, gdje vjerojatnost susreta s iznenadnim ocem prema njegovim riječima teži beskonačnosti, ima napajanje od oko 550-700 vata. To je više nego dovoljno za bilo koji sustav s gotovo bilo kojom grafičkom karticom, s izuzetkom “dvoglavih”. Snažniji blokovi kupuju se ili iz principa “shob bulot je veći od susjeda” ili iz neznanja ili za mirnije spavanje. Ranije sam na pregledu imao nekoliko napajanja za 550 vata i 650 vata, a danas ćemo pogledati njihova dva starija brata-modele snage 750 i 850 vata.

Autor: Amain1 Amain

U istom kontekstu, nemoguće je ne dotaknuti se jedne zanimljive teme koja se odnosi na snagu napajanja i isplati li se preplatiti za više” vatni ” model. Da biste razumjeli ovu urbanu legendu, razmotrite sljedeći primjer. Recimo da je stvarna potrošnja sustava 500 vata. Dobar blok od 650 vata trajat će više od godina koje dolaze. Ali što ako kupite jedinicu od 850 vata ili čak 1000 vata? Krivulja učinkovitosti ovisno o opterećenju nije od posebne važnosti, jer će u oba slučaja učinkovitost biti u najvišem rasponu, ali ventilator doprinosi. Psu od 850 vata pri opterećenju od 500 vata stvara manje buke od 650 vata pri istom opterećenju od 500 vata. Ovdje, naravno, sve ovisi o određenom proizvođaču i određenom modelu, ali u većini slučajeva to je činjenica.

Stoga, u potrazi za tišinom, iako je ova utrka beskrajna, u nekim je slučajevima pametnije uzeti snažniji blok s manje certifikata nego manje moćan s boljim certifikatom. Konkretnije: 850-Ina košta 110 dolara, a peni za Peni jednako vrijedi i za 650-vatnu vrijednost. U ovoj borbi, ovo će biti tiše infa 100% i istovremeno mali spojler .

Danas se na pregledu nalaze dva napajanja s napajanjem od 750 vata IAS-750 IAS i 850 vata IAS-850 IAS – u nastavku iako originalnog prvog dijela, gdje su razmatrane verzije od 550 i 650 vata.

Pakiranje, oprema, Kabeli

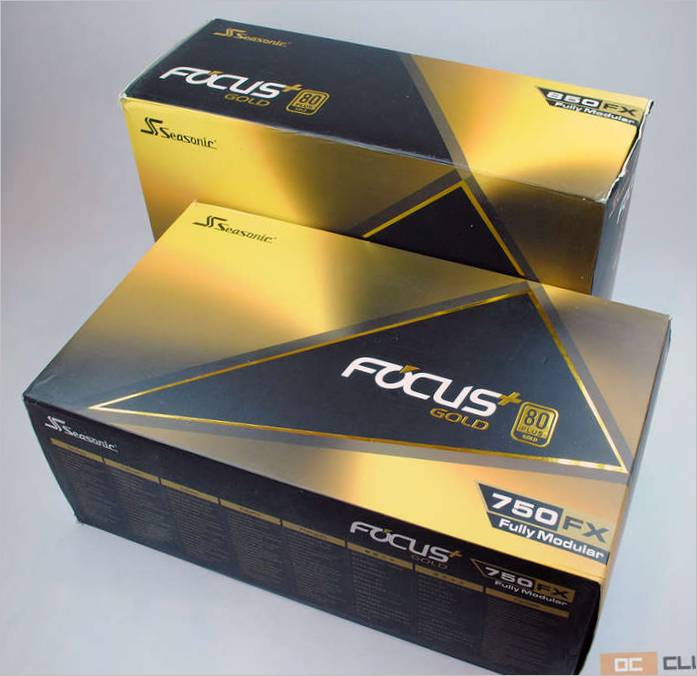

Počnimo tradicionalno s kutijom. Blokovi su pakirani u kutiji s kombinacijom crne i iridescentnog zlata, što je prikladno kao i za” zlatne ” blokove. Također, ambalaža se ne žali u količini tehničkih informacija. Doslovno postoji sve: ploča s tehničkim specifikacijama, popis kabela, spomen 10 godina jamstva i glavni “čipovi”.

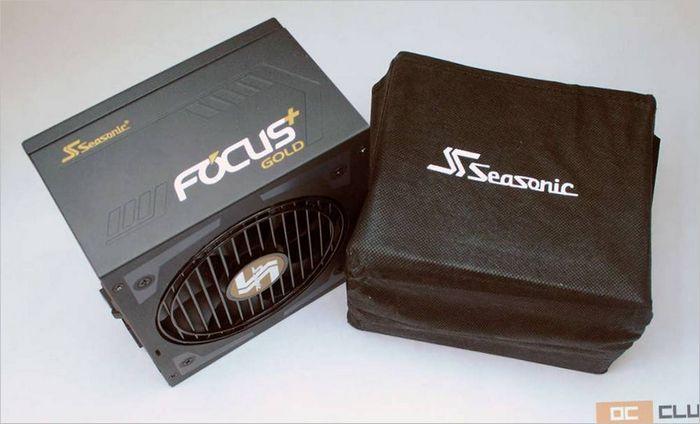

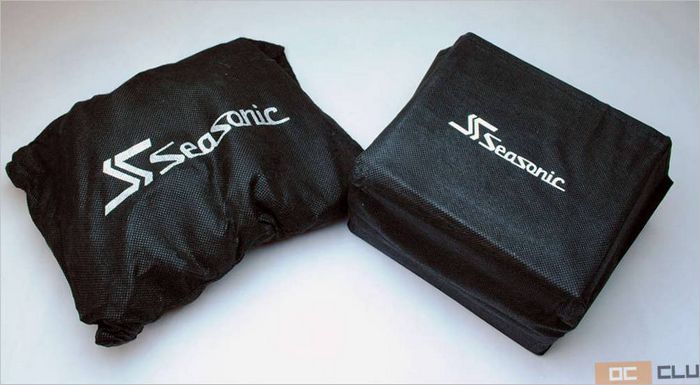

Unutra su svi modularni kabeli i ulazni signalni kabel spakirani u zasebnu vrećicu. Sama jedinica je također u kućištu, ali jednostavnija. Trebali biste biti oprezni s vrećicom za modularne kabele. Ima puno kabela, torba je mala i daleko je od kevlar vlakana. Pokušavajući gurnuti sve kabele natrag, jedna od vrećica je pukla=

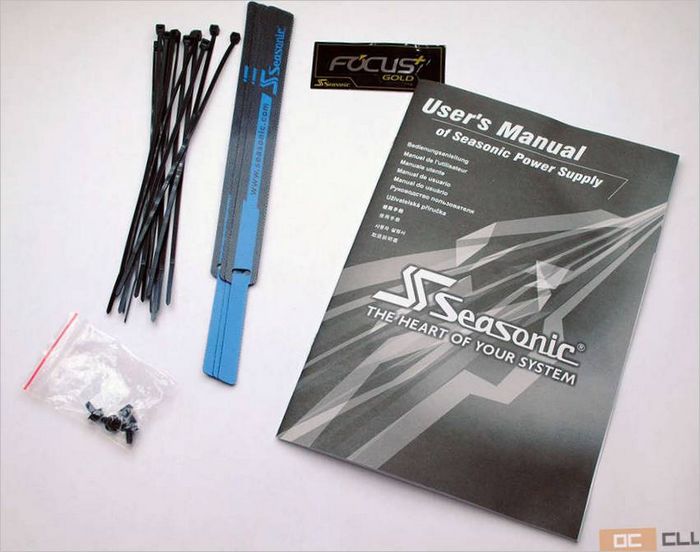

Između ostalog, komplet uključuje korisnički priručnik uključujući i na ruskom s normalnim prijevodom , desetak plastičnih kravata, tri markirane čičak trake i naljepnicu s logotipom serije.

Iako je broj priključaka za modularne kabele za verzije od 750 i 850 vata jednak i potpuno je isti kao i verzije od 550 i 650 vata, broj samih kabela varira.

Za verziju od 750 vata u kompletu daju:

• 1x ATX 20+4 pin;
• 2x EPS/ATX12V 4+4 pin;
• 4x PCI-Ex Power 6+2 pin;
• 8x SATA;
• 3x Molex;
• 1x Floppy.

Verzija od 850 vata dolazi u kompletu:

• 1x ATX 20+4 pin;
• 2x EPS/ATX12V 4+4 pin;
• 6x PCI-Ex Power 6+2 pin;
• 10x SATA;
• 5x Molex;
• 1x Floppy.

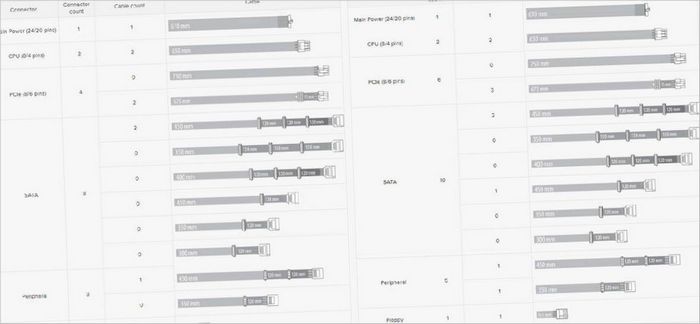

Duljine kabela i udaljenost između konektora na sljedećoj slici:

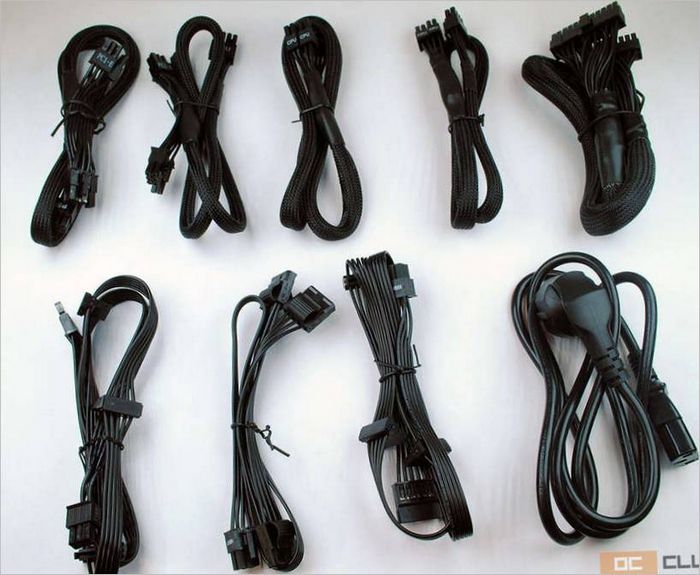

Dio kabela u pletenici naime, glavni 24-IP jastučić, napajanje procesora i dodatno napajanje IP-IP , a ostali su jednostavno ravni. Također, opterećene linije, odnosno one u pletenici, imaju pozlaćene kontakte. Pozlata ATX 20+4 pin i EPS/ATX12V 4+4 pin posebno snažno ne treba, ali evo za napajanje grafičke kartice – mast hjev, o čemu sam neumorno ponavljam u svakom pregledu.

Što se tiče broja kabela i konektora, sve je u redu. Set je sasvim u skladu s kapacitetom. Osim ako ne bih želio vidjeti model od 750 vata ne 4, već 6 konektora za Una-Una. Jedinica će izvaditi snagu, a na samom tijelu jedinice nalazi se i dodatni priključak.

Izgled i značajke

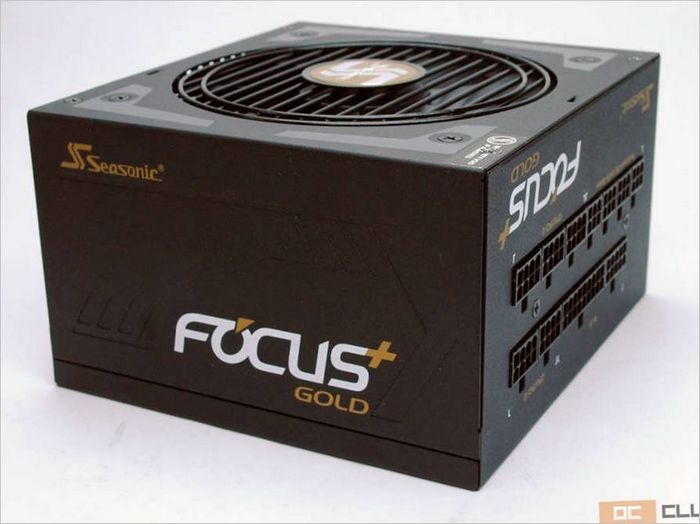

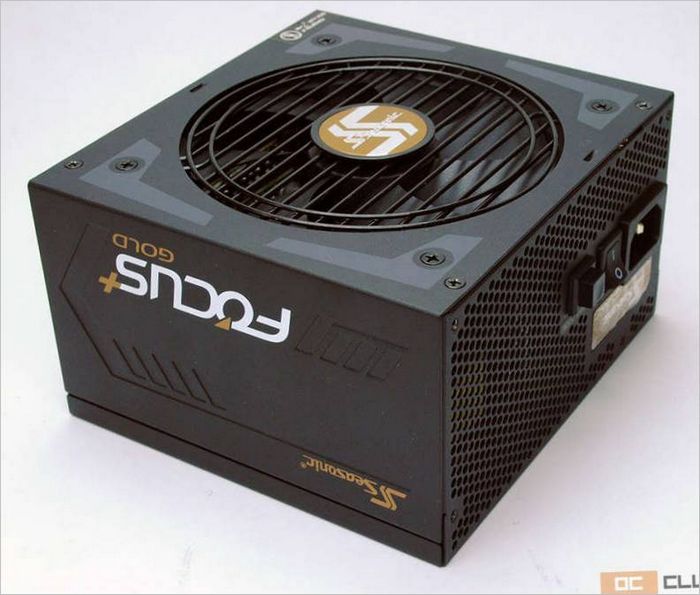

Prvo što želim reći: napajanje na internetu je gusto. S dimenzijama od 86 do 149 do 139 mm podsjećam vas, ovo je najmanja veličina koju dopušta io standard , pregledani modeli teže vrlo, vrlo pristojno, a to je čudno. I gledajući unaprijed odjeljak, reći ću da je teško odgovoriti odakle je masa došla. Unutra nema puno radijatora, a dostupni nisu najveći. Blokovi s 80 certifikata o energetskoj učinkovitosti u mojim rukama bili su dovoljni. Ovo su neke od najtežih.

Znate, ništa se zapravo ne mijenja. Kao što je prije 15 godina izmjerena kvaliteta napajanja njegovom težinom, tako je i sada ista pjesma. Ovaj je kriterij važan jer pokazuje barem uštedu na debljini metala kućišta, a prvo što štede na kućištu je. Ovdje je plemeniti čelik od 1 mm. Može se nagaziti jednom nogom, stavljajući svu tjelesnu težinu na tu nogu i može izdržati 80 kg sigurno će izdržati, provjerio sam . Također ću primijetiti dobru kvalitetu slikanja. Takozvane” okokineske ” jedinice za napajanje ogrebaju se doslovno po prašini.

Kako bi dodali veću krutost, inženjeri na Internetu učinili su još jednu cool stvar koju prije nisam vidio u blokovima: posebne “zasune” za spajanje gornjeg i donjeg dijela. Oni ne daju ploču s priključcima i suprotno, gdje sito,”hoda”. Opet, prilikom montaže je prikladnije dobro, to je . I potpuno se slažem da prethodna tri odlomka ni na koji način ne utječu na tehničke performanse i pouzdanost, ali to odmah pokazuje opći stav proizvođača prema proizvodu. A prvi dojam, kao što znate, često je najispravniji.

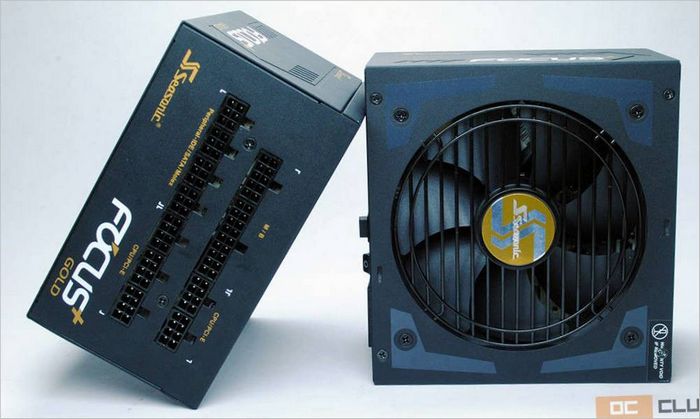

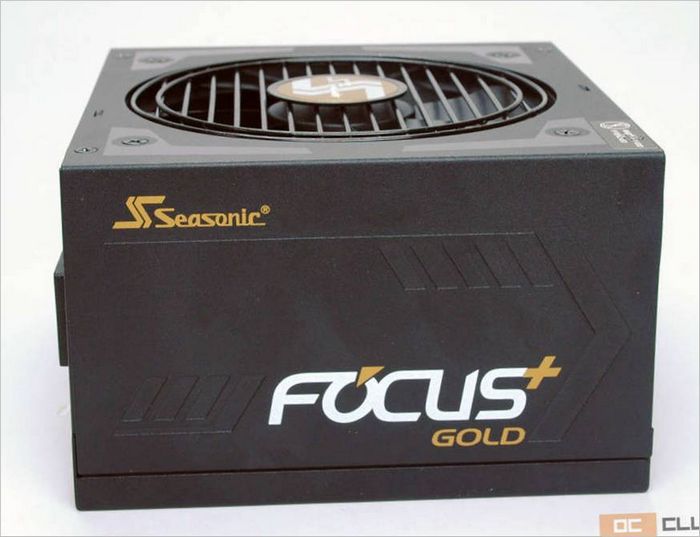

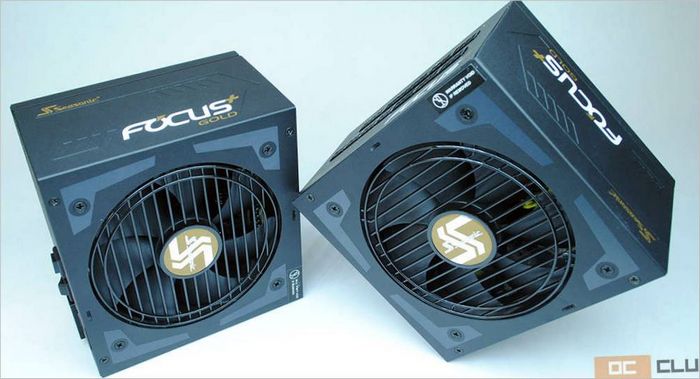

Što se tiče izgleda, oceani su prilično prikladni, s obiljem natpisa s nazivom proizvodne tvrtke i serije. To je doslovno na svakom aspektu. Bočna lica dodatno su ukrašena geometrijskim utiskivanjem.

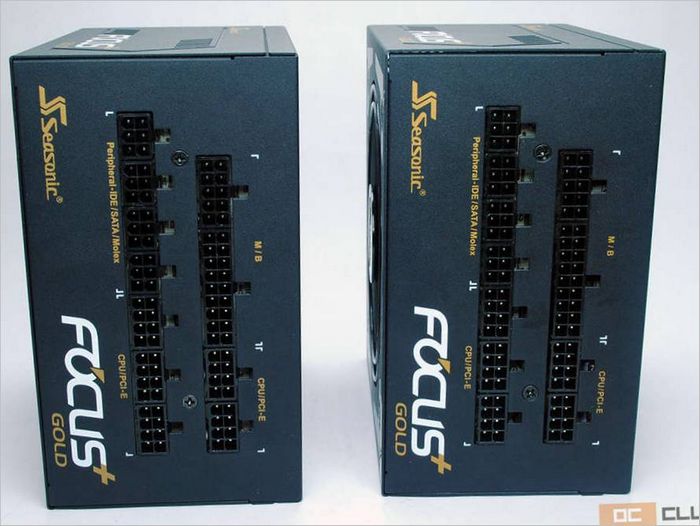

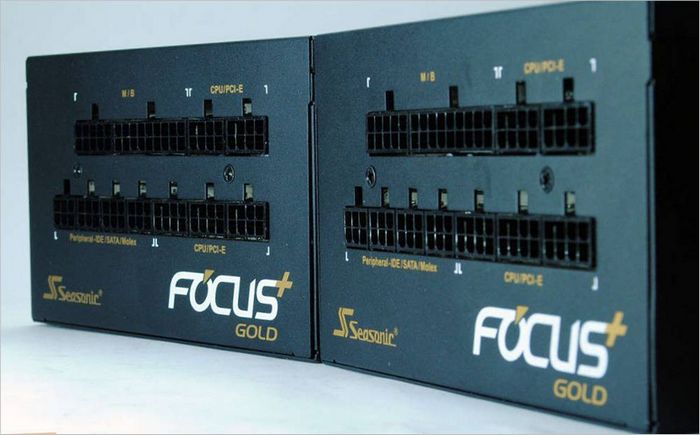

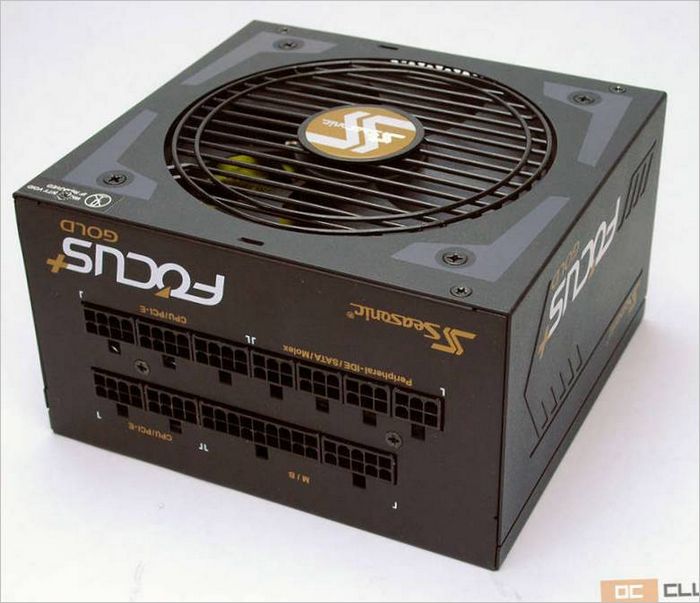

Modeli od 750 vata i 850 vata, unatoč razlici u snazi, imaju isti skup tih istih konektora na ploči za spajanje konektora. 850 vata moći će koristiti sve konektore, dok će 750 vata ostati suvišno. Međutim, svi su radnici. Kablove možete spojiti na bilo što, a ako takve kabele pronađete negdje drugdje to možete učiniti sami , mogućnosti povezivanja će se proširiti.

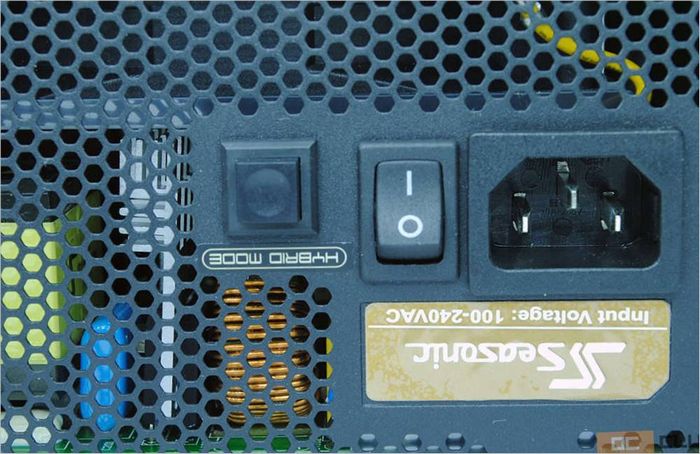

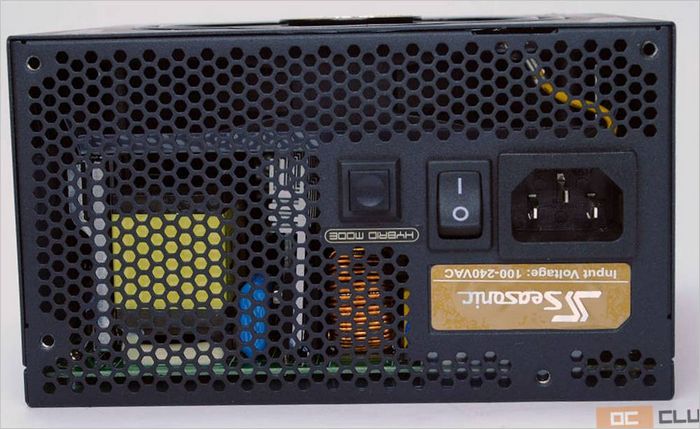

Na stražnjoj strani nalazi se gumb za uključivanje/isključivanje jedinice, priključak za dolazni signal, spominjući da jedinica radi u rasponu od 100-240V i da joj nije stalo do povlačenja prenapona, kao i gumb za aktiviranje hibridnog načina rada ventilatora. Kad se pritisne tipka “IP”, ventilator se počinje vrtjeti samo pri 30% opterećenja – tako u svakom slučaju kaže IP. Zapravo, ovisno o temperaturi, propeler se počinje vrtjeti tek od 40-50%.

I još jedan smiješan trenutak: naopako, natpis “AIPS” jasno izgleda kao 300 AIPS.

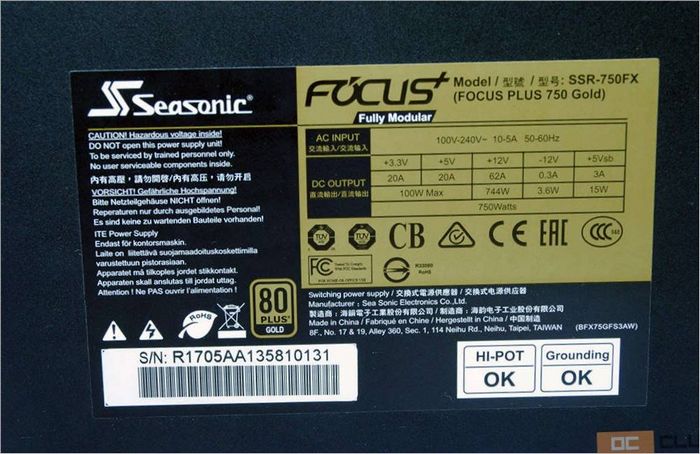

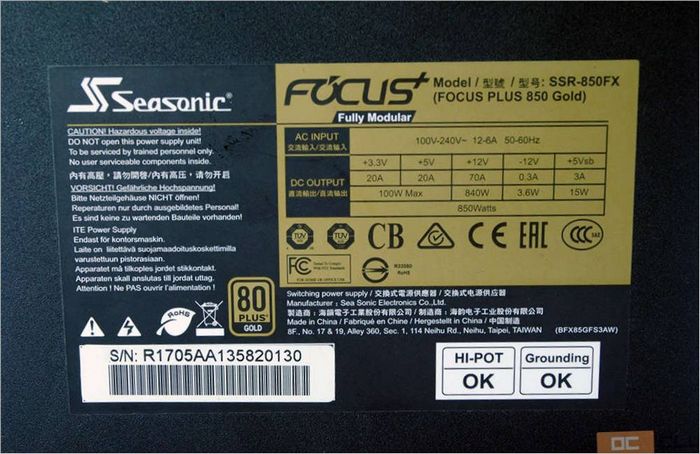

I na kraju, tradicionalne naljepnice za fotografije na blokovima s tehničkim karakteristikama. Na liniji 12, blokovi mogu isporučiti gotovo 100% snage-744 i 840 vata 62 i 70 a . Za slabo opterećene vodove od 3,3 i 5 V dopušteno je ukupno do 100 vata. Ovdje nema ništa izvanredno. Tipični pokazatelji modernog bloka kvalitete.

Unutarnja struktura

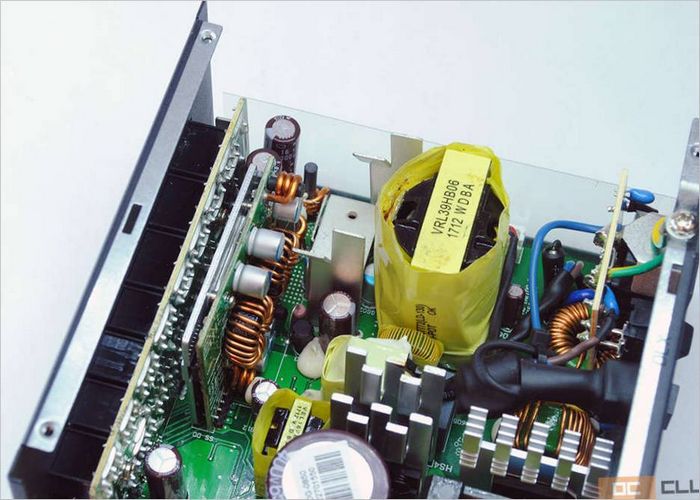

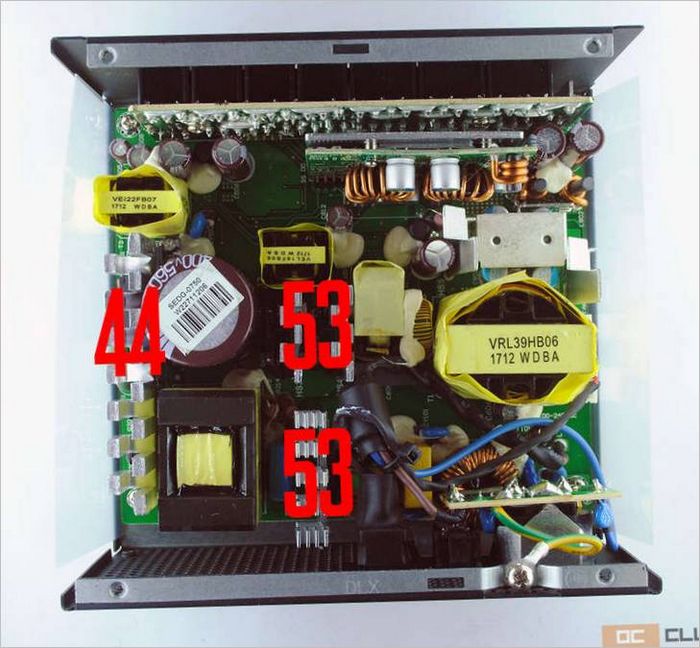

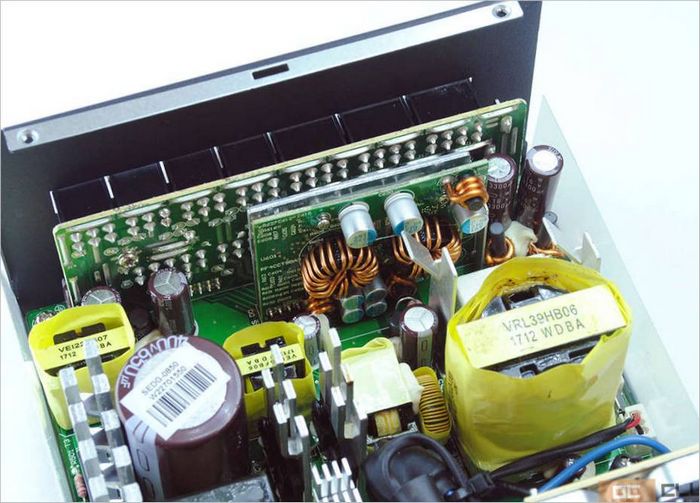

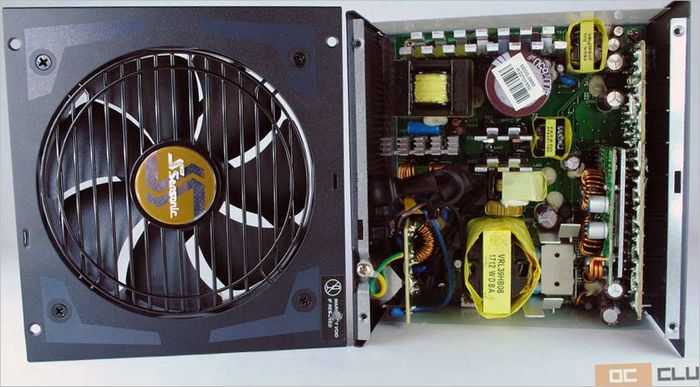

Detaljno je pregledan unutarnji rad blokova na internetu u pregledu verzija od 550 i 650 vata. Nema značajnih razlika zbog činjenice da su to blokovi istog proizvođača i iz iste serije. Stoga nema smisla sipati iz praznog u prazno u drugom krugu, a tada ćemo govoriti samo o najosnovnijim točkama i razlikama.

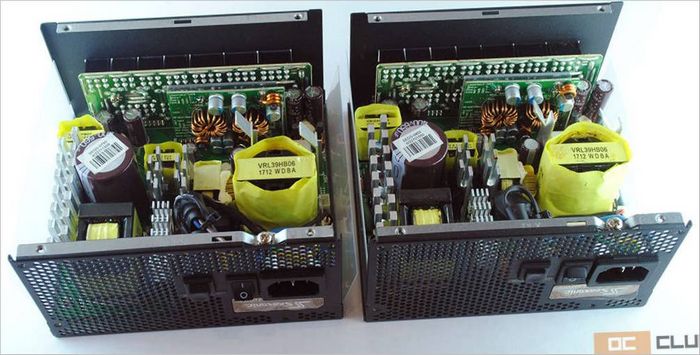

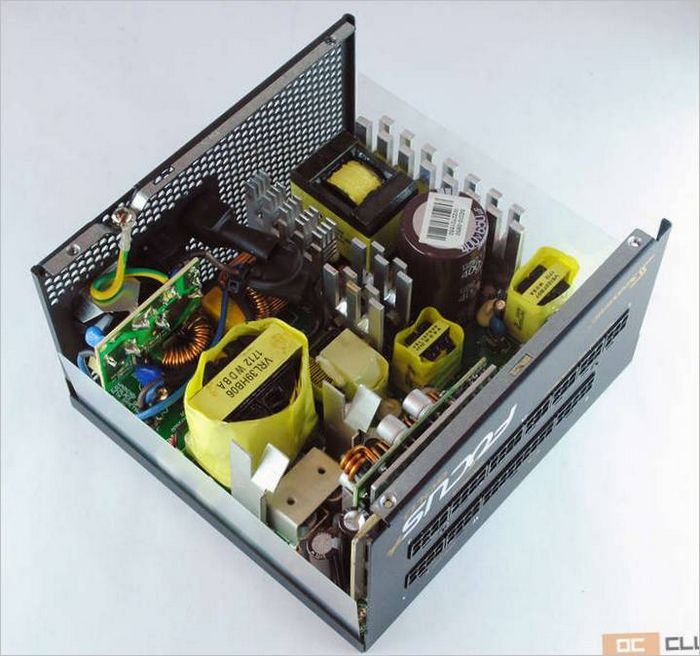

Svi su modeli u seriji The Continentals u velikoj mjeri slični jedni drugima. Za razumijevanje, čak i verzija od 550 vata i 850 vata, gdje je naizgled 300 vata razlika, gotovo je sve identično. Svi transformatori i kondenzatori osim najosnovnijeg čak imaju iste oznake i kapacitete. Apsolutno identična topologija, količina i kvaliteta korištenih komponenti. Razlika je samo u kapacitetu ulaznog kondenzatora, korištenim tranzistorima i schottkinoj diodi, i naravno u” firmveru ” jedinice. To je barem ono što se može uzeti u obzir a gotovo sve je vidljivo .

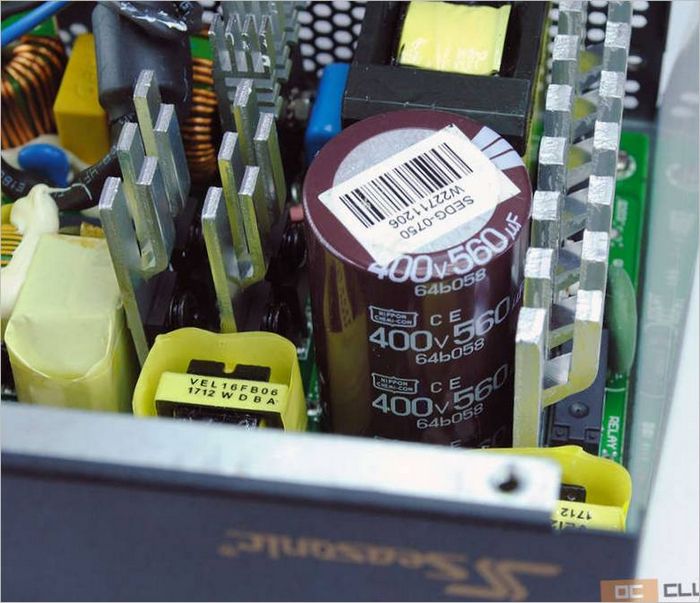

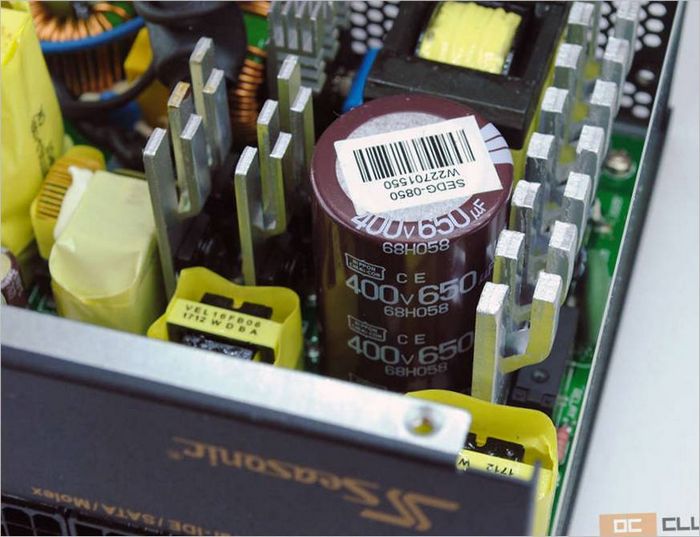

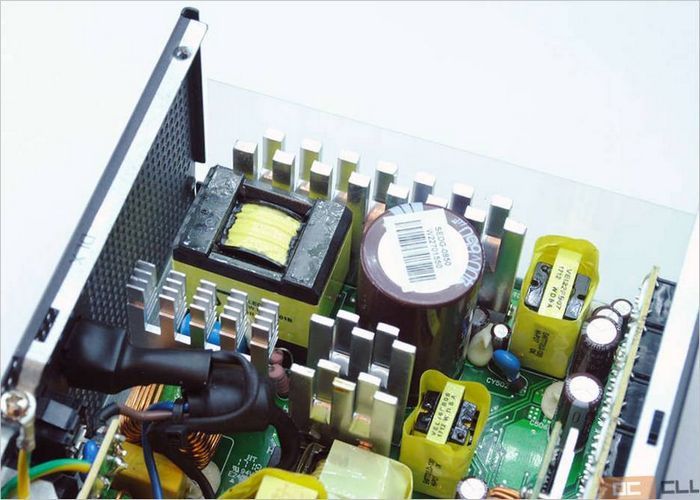

Što se tiče ulaznog kondenzatora, model od 750 vata koristi ” limenku “od 105 stupnjeva kapaciteta 560 uf, a 850 vata ima 650 uf. Što se tiče kapaciteta, to je sasvim u redu. Ni dobro ni loše.

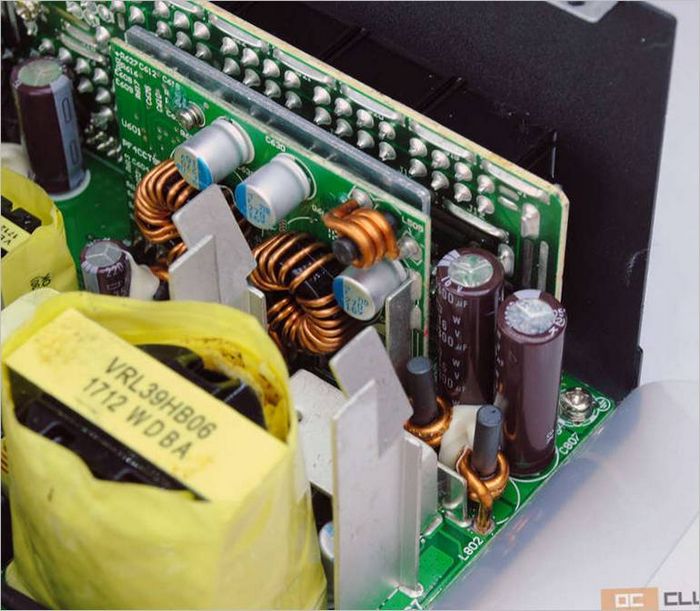

Nisam štedio na vezivanju. Kvalitetni elektrolitički kondenzatori od 105 stupnjeva sve proizvodnje u Kini koriste se ne samo u napunjenoj liniji od 12 V, već i na sekundarnim vodovima. Na sekundarnim linijama nalaze se i Solid-State “conders”.

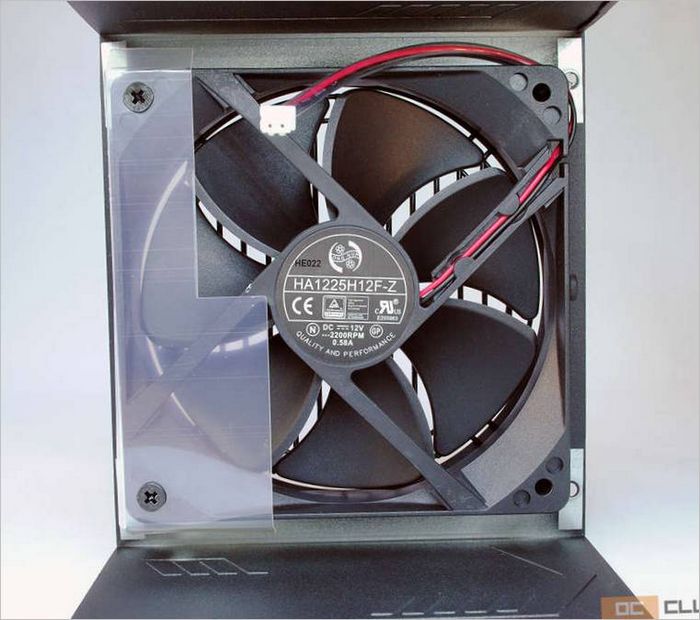

Ventilator je 120 mm” Carlson ” Ainz1225 Ainz12 AINZ-AINZ na hidrodinamičkom ležaju i brzinom vrtnje do 2200 o/min. Hidrodinamički ležajevi u prošlosti su bili najskuplji, a sada su najrasprostranjeniji. Općenito, internet tvrdi 50 tisuća. sati rada na kvaru, u stvari, ova vrsta ležajeva živi oko dvostruko više. A 50.000 sati je 5,7 godina neumornog rada.

Testiranje

Za testiranje napajanja koristimo djelomično domaći stalak na bazi tranzistora s efektom polja. Princip rada je jednostavan: struja prelazi u toplinu koju raspršuje masivni radijator i nekoliko ventilatora. U svojoj srži, to je grijač koji radi na 12 volti. Stalak za opterećenje omogućuje vam promjenu snage u rasponu od 100-1500 vata u koracima od 10 vata.

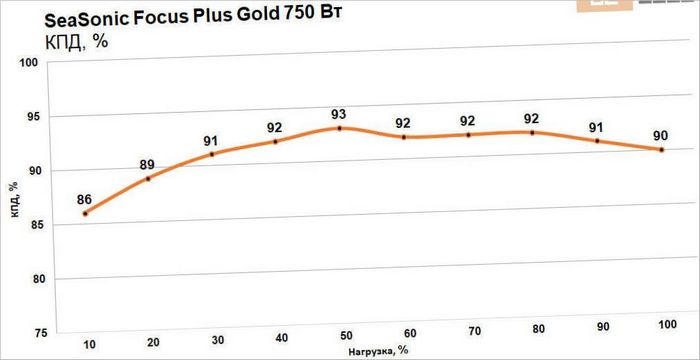

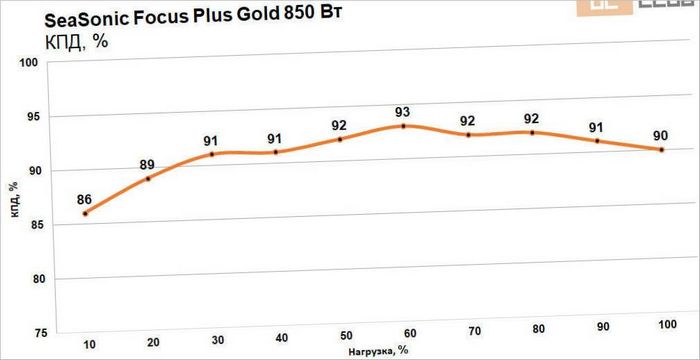

Da bi se utvrdila učinkovitost, što je jedna od ključnih karakteristika napajanja, uspoređuje se ulazna snaga i izlazna snaga jednostavnim kućanskim vatmetrom. Jednostavnim proračunima određuje se učinkovitost. Ova metoda mjerenja, naravno, ima određenu pogrešku, ali ne prelazi 1%.

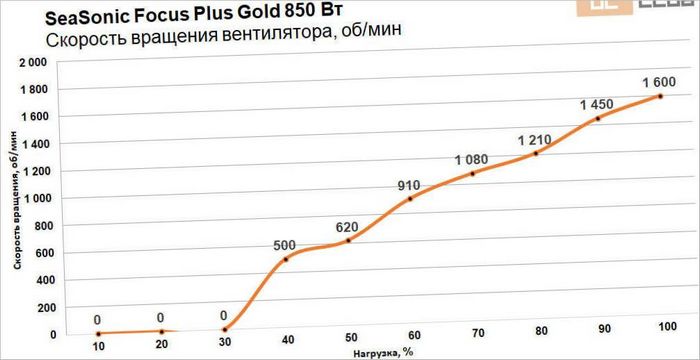

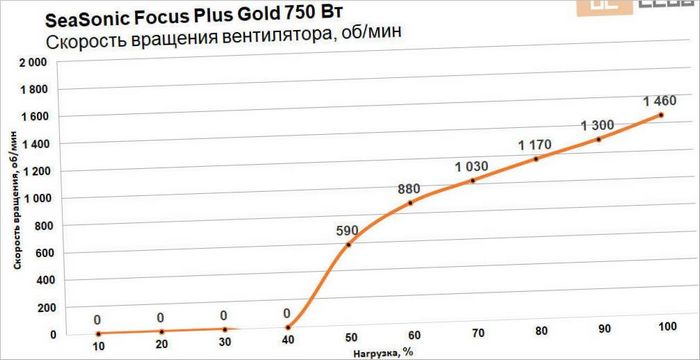

Općenito, napajanje je jedna od najglasnijih komponenti u računalu. Nažalost, nije moguće izmjeriti razinu buke u decibelima. Tutnjava ventilatora za utovar množi sve te pokušaje s nulom, kako u blizini tako i na udaljenijim udaljenostima. Stoga grafikoni prikazuju pokazatelje brzine ventilatora. 120-140 mm ventilator postaje prepoznatljiv od oko 1000 o/min, 1500 o min-jasno se čuje u otvorenom postolju .

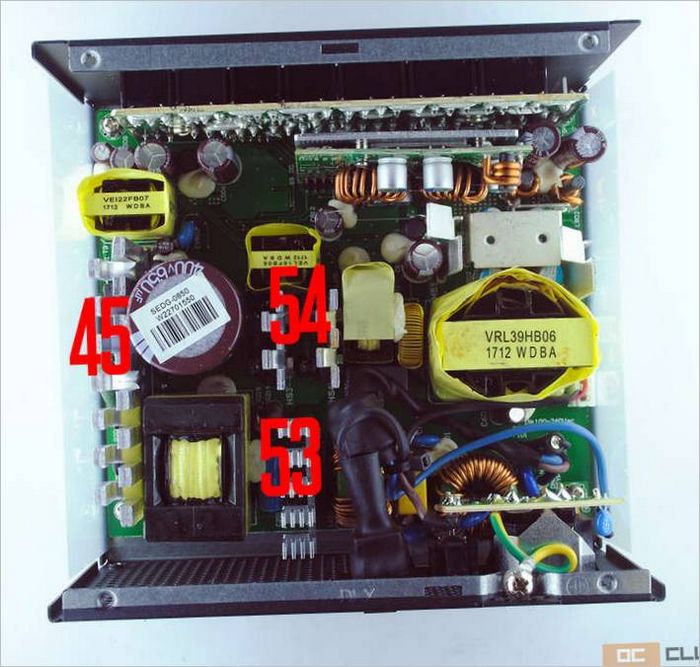

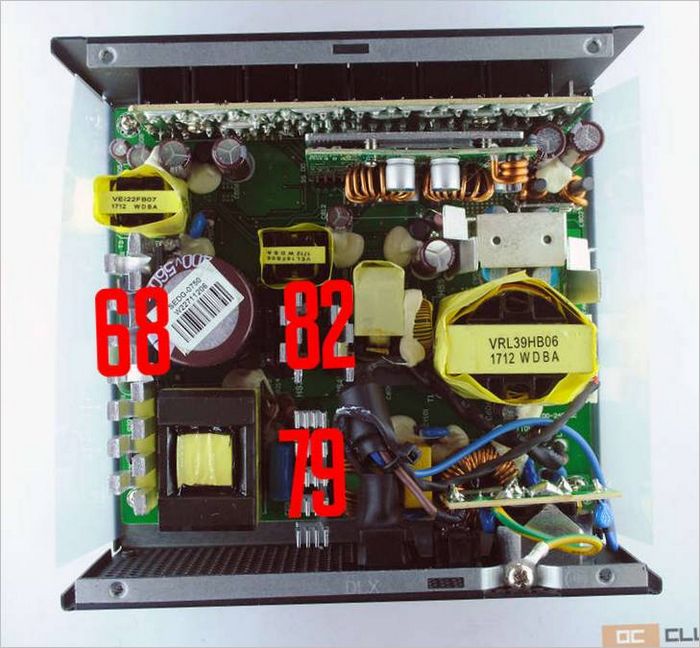

Fotografija prikazuje temperature pri 100% opterećenju nakon 15 minuta zagrijavanja. Vrijedno je uzeti u obzir da su očitanja snimljena s otvorenim gornjim poklopcem i u uvjetima otvorenog postolja, tako da će u stvarnim uvjetima uporabe temperature biti različite.

Ispitivanje zaštite otkrilo je da se na sekundarnim linijama u obje jedinice zaštita aktivira pri opterećenju od 28 a. Na liniji od 12 V na modelu od 750 vata, zaštita se aktivira na 960 vata, što je 80 ampera, i to preopterećenje na 28%. Zauzvrat, model od 850 vata pri oko 1060 vata opterećenja što je 88 A i preopterećenje od 25% . Kao što vidite, s povećanjem snage, razina preopterećenja se smanjuje. Podsjetim, model od 550 vata pretrpio je 30% preopterećenja.

Ovaj put Dodajmo još nešto posebno. Ovdje imam jednu sobu u kojoj se temperatura zraka može podići na 50 + stupnjeva i gdje ima puno “željeza” koje pristojno troši. Naravno, na 22-24 stupnja u dnevnoj sobi blok će biti udoban, što se može vidjeti i iz gornjih temperaturnih pokazatelja, ali blok ćemo staviti u ekstremne uvjete. Ovdje neće raditi precizno podešavanje opterećenja, ali pokušao sam se približiti 750 vata iz utičnice podešavanjem frekvencija. Jedinica od 750 vata i testirana. Za više i-I-i konektora trivijalno je uzet još jedan kabel iz kompleta od 850 vata bloka. I u ovom načinu rada sve je ostalo jedan dan. Blok nije moj, Državni, ali što ako će se oprostiti od interneta=

Sve je izdržalo. Štoviše, općenito je temperatura u sobi bila oko 50, a na mjestu gdje je stajao blok vjerojatno je bilo 60+. Ventilator jedinice okrenuo se na oko 2150 o/min. Buka je, naravno, već bila prisutna. Što se tiče temperaturnih pokazatelja u ovom načinu rada, oni su bili sljedeći:

Zaključci

Kao rezultat toga, napajanje od 750 vata IPA-750 IPA i 850 vata IPA-850 IPA pokazalo se jednako dobrim kao i modeli od 550 i 650 vata koji su razmatrani ne tako davno. Ukupni pozitivni aspekti ostali su isti: kompaktnost, modularnost, komplet, dobri kabeli, učinkovitost čak i nešto veća od CERT-a, 10 godina jamstva i činjenica da jedinice drže preopterećenje od najmanje 25% iznad nominalne vrijednosti.

Uz to, utvrđeno je da čak i pri temperaturi okoline od 50+ stupnjeva, oceani mogu nastaviti raditi, iako se takav način rada ne preporučuje. Ali kako činjenica može, bez isključivanja radi zaštite od pregrijavanja. Model od 850 vata postaje prilično bučan kada se opterećuje “svim novcem”. Istodobno, s opterećenjem od 500-600 vata, tiši je od modela od 550 i 650 vata sa sličnim opterećenjem. Istina, govorimo o maloj delti buke.

Sumirajući konačnu presudu u cijeloj liniji, ostaje samo reći da je bilo koji od modela u liniji dobar izbor. Preporučuje se kupnja.

Pros:

• Slatka;

• Kompaktan;

• Potpuno modularni;

• 10 godina jamstva;

• Iako prosječan, ali skup;

• Pozlaćeni priključci;

• Jedva da je stigao do certifikata o TV-u;

• Izdržati preopterećenja do 25-28%.

Kontra:

• Model od 850 vata bučan je pri vršnim opterećenjima.
