Plinski kotlovi: što su i što kupiti?

Danas se plinsko grijanje smatra najpopularnijim na onim mjestima gdje nema daljinskog grijanja. Jedino ograničenje je prisutnost plinske cijevi. Međutim, razina rasplinjavanja u zemlji je gotovo 2/3, a proces se nastavlja. Plavo gorivo je najjeftiniji i najsigurniji izvor opskrbe toplinom, može se koristiti u svakodnevnom životu za dobivanje energije iz električnih generatora, spajanje plinskih peći, ali, što je najvažnije, za grijanje i dobivanje tople vode.

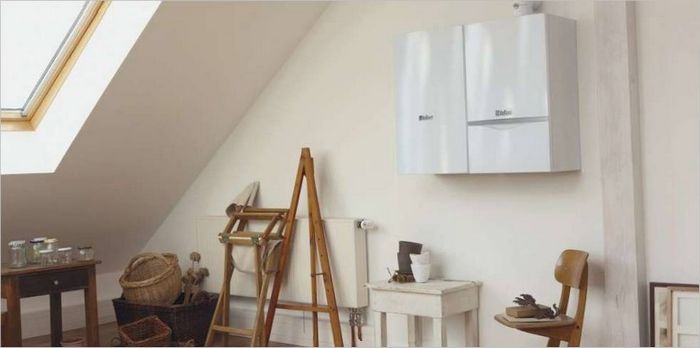

Plinski zidni bojler i zidni bojler za vodu 70

KRATKA KLASIFIKACIJA KOTLOVA

Prije nego što razgovaramo o značajkama spajanja različitih vrsta plinskih kotlova, ima smisla spomenuti njihove glavne sorte. Naravno, budući da govorimo o plinskim kotlovima, gorivo može biti ili prirodno, “iz cijevi”, ili skuplji ukapljeni plin “iz cilindara”. Prva je opcija prikladnija, ali zahtijeva jednu “sitnicu” – prisutnost cijevi s glavnim plinom u blizini. Drugi je autonomniji, ali bit će potrebno često mijenjati cilindre ili organizirati spremnik za skladištenje ukapljenog plina držač plina , što u svakom slučaju nije jeftino. Ipak, koriste se obje mogućnosti, a gotovo svaki plinski kotao podešen na glavni plin lako je rekonfigurirati na ukapljeno napajanje.

Sam kotao je uređaj u kojem se toplinska energija iz izgaranja prvenstveno koristi za grijanje. Druga moguća funkcija je priprema tople vode. Za upotrebu kotlova u svakodnevnom životu druge su funkcije nekarakteristične. Recimo, neće biti moguće dobiti električnu energiju uz njihovu pomoć. Međutim, takva rješenja u odnosu na male kotlove postoje Stirlingov motor , instaliraju se u inozemstvu, ali u sljedećih nekoliko godina ne bismo trebali računati na njihov izgled u prodaji.

U kotlu s jednim krugom nalazi se jedan vod koji je spojen na sustav grijanja. Ako je potrebna organizacija opskrbe toplom vodom, spremnik-bojler bojler dodatno je povezan s kotlom s jednim krugom. Dvokružni kotlovi na izlazu imaju dvije linije: jedna je namijenjena grijanju, a druga za toplu vodu. Izmjenjivač topline izrađen je od čelika, bakra gotovo svi zidni i mnogi podni kotlovi ili lijevanog željeza. “Najpopularniji” su pločasti ili bithermički izmjenjivači topline. U ploči grijana voda iz kruga grijanja prenosi toplinu u krug tople vode kroz paket ploča, a u bithermičkom izmjenjivaču topline izrađen je prema principu “cijev u cijevi”. U kotlovima od lijevanog željeza izmjenjivač topline sastavlja se iz zasebnih odjeljaka, poput radijatora. Neki modeli kotlova s dvostrukim krugom opremljeni su ugrađenim kotlom.

Samostojeći kotao obično se koristi kako bi se osigurala maksimalna udobnost pripreme tople vode ili ako se pretpostavlja česta potrošnja vode s prekidima.

Prema vrsti, svi kotlovi su podijeljeni na Zidne i podne. Mjesto njihovog smještaja jasno je iz imena. Snaga zidne mačke je do 100 kilovata, za podne mačke praktički je neograničena.

Prema vrsti propuha razlikuju se strukturno jednostavni kotlovi s prirodnim propuhom atmosferski plamenik, otvorena komora za izgaranje i složeniji modeli sa zatvorenom komorom za izgaranje potisni plamenik ili prisilni ispuh .

I na kraju, prema stupnju potrošnje energije, svi kotlovi su podijeljeni na konvekciju i kondenzaciju. U konvencionalnom kotlu koristi se takozvana niža toplina izgaranja, t. e. isključivo toplina koju rashladna tekućina prima konvektivno prilikom sagorijevanja goriva. Učinkovitost takvih modernih kotlova prelazi 90 %, dok latentna toplina potrošena na isparavanje molekula vode nastalih tijekom kemijske akcije Gorenje plina leti “u cijev” zajedno s vrućim dimnim plinovima. Temperatura dimnih plinova na izlazu iz takvih kotlova je u prosjeku 150 u starijim modelima ili više , u konvekcijskim niskotemperaturnim-oko 100.

Jasno je da što su hladniji plinovi koji izlaze, to će se toplina potpunije koristiti, a svaki dodatni postotak povećanja učinkovitosti u konačnici će se isplatiti tijekom mnogih godina rada. Ali komplicirati dizajn izmjenjivača topline kotla, pokušavajući dobiti “dodatni stupanj”, također nije uvijek opravdano.

Osim toga, potrebno je uzeti u obzir činjenicu da se na temperaturi od oko 53-57 presa vodena para sadržana u plinu počinje kondenzirati u tekućinu, “hvatajući” kemijski aktivne tvari. U tome nema ništa dobro, ovaj kondenzat može uništiti ciglu običnog dimnjaka u samo godinu dana. Odnosno, prilikom izračuna mora se uzeti u obzir da dimni plinovi moraju biti dovoljno vrući da se kondenzacija ne dogodi u dimnjaku ili napraviti dimnjak od materijala otpornih na kiseline, uzimajući u obzir ispadanje kondenzata i potrebu za njegovim uklanjanjem.

Princip rada kondenzacijskih kotlova nešto je drugačiji. Kada kondenzat ispadne, oslobađa se dodatna i znatna količina topline. Ako se sastavi i koristi, teoretski je moguće dobiti stopu iskorištenja kotla od 111%. Nema pogreške ako se uzme u obzir 100% očekivanje toplinskog učinka tehnologije koja ne uzima u obzir latentnu toplinu izgaranja plina. Stoga je još 11%” neočekivano ” u tehnički normativnom smislu povećanje dobiveno oslobađanjem topline tijekom kondenzacije vode.

To je latentna toplina isparavanja, koja u zbroju s najnižom, daje veću toplinu izgaranja. U uvjetima uštede resursa, ponuda je više nego primamljiva. Stvarna stopa iskorištenja takvog kotla je 109-110%, osim toga, budući da je temperatura plinova niska ne viša od 80 IAS , moguće je napraviti dimnjake od plastike, što pojednostavljuje instalaciju. Ohlađeni kondenzat odvodi se u kanalizaciju. Glavni nedostaci, zbog kojih ova vrsta kotlova još nije u potpunosti zamijenila tradicionalnu opremu za grijanje na tržištu za individualnu izgradnju, su njezini troškovi.

Jednostavno rečeno, donedavno je plin bio toliko jeftin da u takvim kotlovima nije bilo posebnog smisla. Ali sada se u mnogim zemljama uvoznicima plina starim kotlovima dopušta da dovrše svoj rok i promijene ih u kondenzacijske. S povećanjem troškova plina u Rusiji, popularnost “kondenzacionniki” nesumnjivo će rasti.

Veziva

Sastav modernog kotla uključuje još nekoliko elemenata.

Plamenik kotla. Teoretski, može biti jedno -, dvostupanjsko ili modulirano s podesivim dovodom goriva , s ručnim, s gumba ili automatskim paljenjem. U praksi je većina plamenika u modernim plinskim kotlovima modulirajuća, snaga je široko regulirana, plamenik prelazi u isprekidani način rada samo u načinu rada Male potrebne snage, paljenje i kontrola rada događaju se automatski. Neki podni kotlovi mogu raditi na tekuće gorivo, za to trebate odabrati samo plamenik za puhanje ventilator , bez utjecaja na ostatak sustava. Međutim, obično se događa suprotno: kupuju” dizelski ” kotao, a kad se pojavi takva prilika, rekonfiguriraju ga na plin. Postoje i univerzalni plamenici. Jednostavno se rekonfiguriraju prilikom prelaska na drugu vrstu goriva. Nisu dobili posebnu distribuciju u svakodnevnom životu zbog visokih troškova.

Uklonjivi plamenici imaju standardne redove priključnih veličina, a u principu često možete odabrati drugu za kotao jedne marke. Ali u praksi je bolje sastaviti kotao i plamenik ili iz proizvoda iste tvrtke ili odabrati plamenik među onima koje preporučuje proizvođač kotla. Razlog je jednostavan: kotao i plamenik zahtijevaju periodično održavanje, nema smisla zvati dva različita stručnjaka za to.

Sigurnosni tim. Sastoji se od manometra, automatskog ventila i sigurnosnog ventila. Manometar kontrolira tlak u sustavu, ventil je potreban za smanjenje tlaka kada je prekoračen. Utvrđeni standard maksimalnog tlaka za pojedinačni sustav grijanja u Ruskoj Federaciji je 3 bara. Ali pad tlaka ispod određene vrijednosti također je nepoželjan. U najmanju ruku potrebno je dodati kotlovsku vodu, a česti padovi signaliziraju da negdje u zatvorenom krugu sustava grijanja dolazi do curenja. I voda i antifriz uvijek sadrže određenu količinu otopljenog kisika, koji s porastom temperature i smanjenjem tlaka izlazi iz tekućine u obliku mjehurića. Otvor za zrak potreban je samo za uklanjanje zraka iz sustava, a za punjenje njegove tekućine koristi se posebna slavina ili ventil.

Cirkulacijska pumpa. Dizajniran za cirkulaciju tekućine kroz sustav grijanja. Za razliku od sustava s prirodnom cirkulacijom, omogućuje vam ugradnju kotla u bilo koju točku sustava, a ne samo u najnižu. Osim toga, uz njegovu pomoć, preraspodjela temperature je mnogo brža.

Ekspanzijski spremnik. Dizajniran za kompenzaciju širenja tekućine u sustavu kada se zagrijava. Za zatvoreni potpuno zatvoreni sustav grijanja koriste se zatvoreni spremnici koji se nalaze u kućištu kotla ili u njegovoj blizini. Otvoreni spremnici povezani s atmosferom postavljaju se na gornju točku hidrauličkog sustava i to samo u sustavima s prirodnom cirkulacijom.

Hidraulički modul. Obično uključuje elemente sigurnosne skupine, termometre, cirkulacijsku pumpu, trosmjerni ventil i ostale armature sastavljene zajedno i spremne za brzo spajanje na kotao i krugove sustava grijanja i tople vode. Element je neobavezan, ali prikladan u smislu izgradnje sustava. Isporučuje se u toplinski izoliranom kućištu, montiranom na zid. Sam po sebi nije obavezan, svi se elementi mogu sastaviti zasebno, ali njegova uporaba pojednostavljuje instalaciju.

Kontrole. Jedinica s uređajima za regulaciju temperature u posljednje vrijeme gotovo je uvijek složeni elektronički upravljački krug kotla i plamenika, povezan s odgovarajućim elementima i senzorima, s LCD zaslonom. Čak i ako se kotao ne koristi, ali je spojen, Elektronika preuzima sve osnovne odgovornosti za održavanje njegove funkcionalnosti: pruža zaštitu od smrzavanja, grijanje sustava grijanja ako je temperatura kotlovske vode pala ispod 5. a , zaštitu cirkulacijske pumpe i trosmjernog ventila povremeno uključivanje kako se ne bi “zakiselilo” , isključivanje u hitnim situacijama. U jednostavnom slučaju, upravljačka jedinica održava zadanu temperaturu. Kada instalirate odgovarajuće senzore i instrumente, on radi u vremenski ovisnom načinu rada, uz složenost kruga, može se programirati za različite načine rada, kaskadno povezivanje i upravljanje različitim elementima sustava itd. d.
