Da bi perilica posuđa dugoročno funkcionirala besprijekorno, mora biti stručno povezana. Perilice posuđa dostupne su u ugrađenoj na primjer, u kuhinjskom setu verziji ili u zasebnoj verziji.
Riža. 1. Izgled perilice posuđa asa 55 asa 13 asa
Koristeći primjer perilice posuđa tvrtke asa modeli asa 55 asa 13 asa sl. 1 razmotrite metodu jednostavne veze koja se može koristiti univerzalno – u gradu i selu, uzimajući u obzir neke značajke određene veze o kojima se govori u članku.
Strojeve možete povezati vlastitim rukama, slijedeći preporučeni put; izvođenje radnih operacija u sljedećem slijedu:
- kontrola izgleda prilikom preuzimanja isporuke ;
- ugradnja perilice posuđa na odabrano mjesto u blizini mjesta za dovod i odvod vode ;
- spajanje na kanalizacijski sustav odvod pomoću odvodnog crijeva;
- priključak na hidraulički krug centraliziranog vodoopskrbnog sustava u selu na krug vodoopskrbe ;
- priključak s rasvjetnom mrežom od 220 V s krugom uzemljenja i zasebnim osiguračem-automatskim 10-13 a. Automatski osigurač-prekidač cm. riža. 2 mora se aktivirati kada se pojavi struja curenja i imati odgovarajuću oznaku na kućištu.
Riža. 2. Preporučeni automatski osigurač-prekidač s funkcijom aktiviranja zaštite kada se pojave struje curenja; instaliran na svakoj žici
Budući da je snaga perilice posuđa koja se tijekom rada troši iz mreže velika – do 2,3 kilovata, električni priključak se proizvodi na posebno uzemljenu utičnicu cm. riža. 3 i 4 .
Riža. 3. Ispravno lijevo i pogrešno desno spajanje perilice posuđa na rasvjetnu mrežu od 220 V
Riža. 4. Praktično spajanje na utičnicu
Riža. 5. Ako u vašem stanu nema takvih utičnica, žica za uzemljenje prema pravilima električne sigurnosti, ona mora biti žuto-zelena i s presjekom od najmanje 2,5 mm2 provodi se neovisno. Predstavljena je opcija ožičenja u kući u izgradnji.
Riža. 6. Dodatno ožičenje uzemljene žice
Ama55 ama13 ama ima automatski solenoidni ventil kojim programski upravlja središnja procesorska jedinica stroja, propuštajući vodu iz vodovoda u radnu komoru i do grijaćeg elementa grijaćeg elementa .
Riža. 7. Elektromagnetski ventil sustava Ina-Ina
Riža. 8. Ilustracija za spajanje dolaznog crijeva za vodu na elektromagnetski ventil
Spojni dio na njega mora imati vanjski navoj promjera 26,4 mm cm. slika 8 .
Ovaj ventil ima svoje karakteristike: unutar dovodnog crijeva 2,5 m iza perilice posuđa nalaze se spojne žice.
U pravilu je podvodno crijevo s solenoidnim ventilom spojeno na opskrbu hladnom vodom. Ipak, korisno je znati da je ovaj solenoidni ventil dizajniran za temperaturu vode +25 … + 70 IPO C, štoviše, na ulaznoj temperaturi od + 60po C, vrijeme rada perilice kunalja bit će manje za jedno pranje – zbog činjenice da nema vremena provedenog na zagrijavanju vode grijaćim elementom u radnoj komori, a na temperaturi manjoj od +60 IPO C-više vidi. table. 1 na kraju članka .
Unutarnji grijač Grijaći element perilice posuđa osigurava temperaturu vode u radnoj komori do + 65 ovisno o instaliranom programu .
Perilica posuđa može raditi i u poluautomatskom načinu rada, ako nije opremljena elektromagnetnim ventilom, ako je tlak u hidrauličkom krugu nizak manji od 0,5, ako voda gravitacijom ulazi u stroj rustikalna verzija . U posljednjem razmatranom slučaju, opskrba vodom kontrolira se ručno otvaranjem/zatvaranjem slavine za vodu.
Ako je tlak vode nedovoljan ili uopće ne dolazi, na indikatoru svijetli segment “Provjeri dovod vode”. To može biti u sljedećim slučajevima:
- zatvorena slavina za vodu;
- isključili vodu do stana;
- fleksibilno ulazno crijevo hidrauličkog kruga je jako savijeno;
- filter u elektromagnetskom ventilu je začepljen sl. 9 .
Riža. 9. Pogled na ugrađeni filtar u solenoidnom ventilu
Da biste lokalizirali kvar, morat ćete isključiti napajanje perilice posuđa, zaustaviti dovod vode, odvrnuti solenoidni ventil na spoju s crijevom pola šalice vode iz hidrauličkog kruga stana kuće , ukloniti filtar iz elektromagnetskog ventila i očistiti ga. Zatim sve postavite na svoje mjesto obrnutim redoslijedom, spojite vodu i napajanje perilice posuđa.
Pažnja, važno!
Nikada nemojte rezati ovo crijevo ili uranjati plastično tijelo solenoidnog ventila u vodu.
Kako biste izbjegli nezgode na električnoj mreži i curenje, položite ulazne i odvodne komunikacije tako da se crijeva ne savijaju i ne koegzistiraju s grijaćim elementima. Najbolje je maskirati ove tehničke komunikacije čvrstim plastičnim “lažnim pločama” kako bi se spriječilo čak i malo vjerojatno izlaganje djece ili kućnih ljubimaca njima.
Ako je perilica posuđa instalirana u zemlji i radi u uvjetima temperaturne razlike, pazite da nakon rada unutar radne komore i u crijevima ulaznim i odvodnim ne ostane vode kako se zimi ne bi smrzavala .
Da biste ispraznili preostalu vodu – zatvorite slavinu za vodu isključite ulazni krug , odspojite dovodno crijevo i pustite da voda iscuri. Tako ćete dugo zaštititi sebe i svoju perilicu posuđa.
Neke specifikacije i zahtjevi za ugradnju
- napon napajanja elektromagnetskog ventila 220-240V, 50 60Hz;
- potrošnja energije 2,3 kilovata;
- minimalni tlak vode u ulaznoj petlji 0,5 0,05 mpa ;
- maksimalni tlak vode 10 1 MPa ;
- s povećanim hidrauličkim tlakom, ispred slavine ili solenoidnog ventila ugrađuje se dodatni ventil za smanjenje tlaka;
- minimalna količina isporučene vode 10 l min.
Uzastopno razmotrite spajanje podvodnih ulaznih i izlaznih odvodnih crijeva na perilicu posuđa.
Ugradnja perilice posuđa
Ugradnja perilice posuđa
Spajanje podvodnog dolaznog crijeva na kanalizacijske vodove
Na strani vodovodne cijevi priključak je navoj, pomoću adapterskog crijeva; prikazano je na slici. 10.
Riža. 10. Navojni priključak ulaznog hidrauličkog kruga pomoću adapterskog crijeva
Na riži. 11 ilustrirane vrste priključaka i dimenzije nekih priključnih elemenata za podvodna i odvodna crijeva.
Pomoću isporučenih dijelova spojite i pričvrstite dovodno crijevo na slavinu za vodu; pazite da crijevo za dovod slatke vode nije savijeno ili stisnuto.
Spajanje odvodnog crijeva na kanalizacijske vodove
Odvodni ventil adapter spojen na stezaljku ima vanjski promjer 22 mm cm. riža.11 ; dimenzije su slične zaključku svih vrsta perilica posuđa i perilica kunalja, proizvedene kasnije od 2000. godine.
Da biste spojili izlaz vode iz perilice posuđa, ispod sudopera ugradite standardni sifon s odvodnom cijevi i odvodom cm. riža. 12 i 13 .
Riža. 12. Sifon s odvodnom cijevi i odvodom do perilice posuđa
Riža. 13. Tehnološka slika spajanje sifona s slavinom s naznakom dimenzija

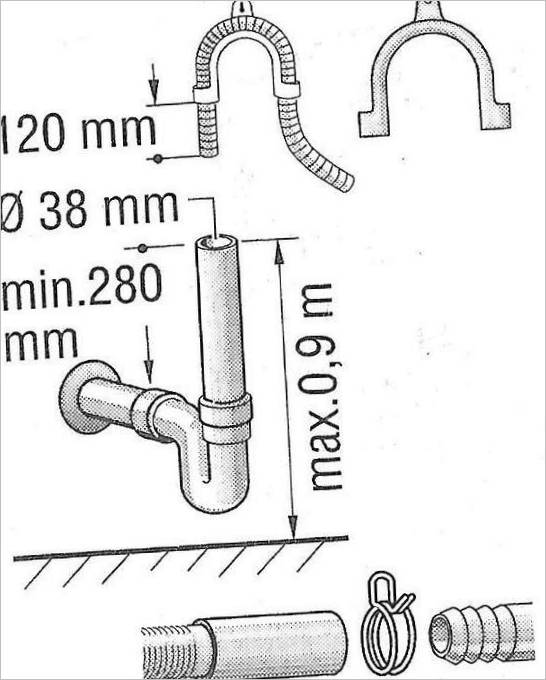

Riža. 14. Ilustracija ispravnog izlaza i priključka odvoda iz perilice posuđa
Pažnja, važno!
Da biste saznali trajanje po vremenu – u minutama izvođenja odabranog programa, Jednom pritisnite tipku za uključivanje isključivanje perilice posuđa.
Isključite ga na isti način nakon što se na zaslonu pojavi oznaka “0”. Postoji još jedna važna nijansa upravljanja programom.
Ako se tijekom upravljanja programom istovremeno pritisnu obje tipke s oznakom i držite 3 sekunde, program pranja će se zaustaviti, na informacijskom zaslonu pojavit će se simbol ” 0 ” i još minutu nakon obustave programa možete potpuno isključiti perilicu posuđa.
Ova je metoda prikladna za hitno zaustavljanje programa, dodavanje posuđa, u slučaju nesreća u električnoj mreži i potrebe za promjenom parametara programa.
Tablica zna sve
Postoji određena, empirijski utvrđena i preporučena potrošnja deterdženta i električne energije od strane proizvođača – ovisno o instaliranom programiranom programu pranja posuđa. Ti su podaci navedeni u tablici. 1.
Tablica 1. Odnos između vrste programa, potrošnje vode i električne energije
| Potrošnja vode, električne energije u različitim slučajevima | Intenzivna Autopraonica 70 s | Način AUTO 55…65º C | Ekonomičan način rada 50º C | Nježna Autopraonica 40 C | Brzi Autopraonica 45 s | Prethodno pranje |
| Trajanje programa, min | 109 | 95-145 | 155 | 75 | 30 | 20 |
| Potrošnja električne energije, kilovat h | 1,35 | 0,95-1,3 | 0,8 | 0,65 | 0,65 | 0,1 |
| Potrošnja vode u litrama bez sustava IPA-IPA | 20 | 11-18 | 13 | 14 | 10 | 4 |
| Protok vode u litrama s elektromagnetskim ventilom, Mine-Mine | 17 | ne | ne | 11 | ne | ne |
Unatoč prividnoj složenosti opisa, svaki revni vlasnik može izvesti sve ove uzastopne korake – kako bi svojim najmilijima pružio zadovoljstvo u radu perilice posuđa.
