Bivši tankeri ne napuštaju: dajemo novi život radiotelefonu!

Ponekad se dogodi da kućni radiotelefon zastari i prestane ugoditi: pojavljuju se novi modeli s kojima se želite” promijeniti ” na radost sebe i svojih najmilijih.

Također se događa da ga shvati lokalni kvar: na primjer, moj telefon Ice-Ine5300 nakon pada na pod prestao je prikazivati neke znakove na zaslonu, a čitanje informacija pretvorilo se u brašno za mene.Analiza uređaja i poboljšanje kontakata zaslona s tiskanom pločom nisu učinili ništa.

Autor: Andrej Kaškarov, Sankt Peterburg

Sve se može nadograditi..

Autor-tanker Andrej Kaškarov: i vi ste se bavili izmjenama?

Onda jedemo k vama!

Nemojte se rastati od voljenih ili novi život starih stvari

Takvih i sličnih slučajeva, nažalost, ima stotine i tisuće. Mali do 1000 kuna trošak takvih uređaja sugerira da će vlasnik takav telefon zamijeniti bez žaljenja, jer će profitabilnost popravka nadmašiti sam trošak proizvoda.

Ipak, takve” hrome patke ” – radiotelefoni s manjim kvarovima sasvim su prikladni kako bi im ruke radioamatera udahnule novi život.Na primjer, nije teško napraviti daljinski alarm za otvaranje ulaznih vrata od “igračke” .

Možete ići još dalje i naučiti” hromu patku ” da zvučno obavijesti o bilo kojoj drugoj promjeni kontroliranog prostora unutar stana ili ureda. Glavna stvar je da prijenosni i prijemni put rade, a funkcija “traži cijev”radi. Dalje ću vam reći kako od takvog poluispravnog bežičnog kompleta napraviti korisnu stvar u kućanstvu.

Rezultat izmjene: tražio sam cijev-našao sam otvorena vrata

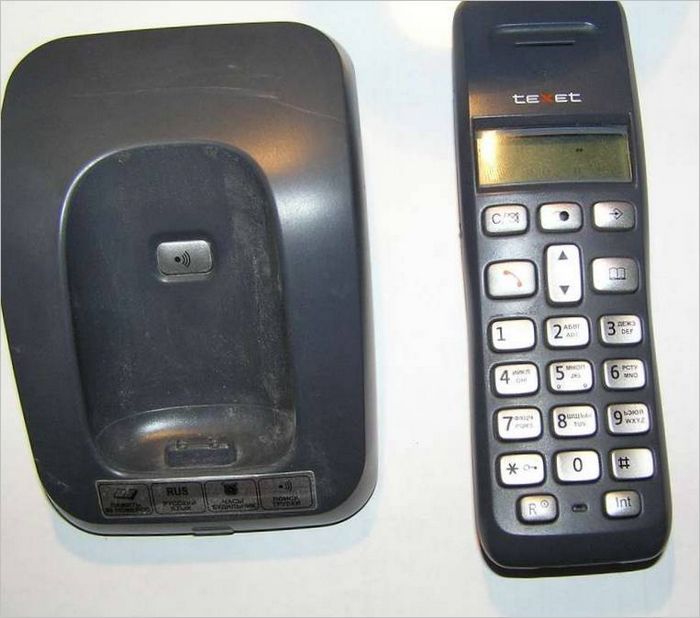

Riža. 1. Izgled i dojam bežičnog kompleta ice-ice5300 koji se sastoji od baze i jedne slušalice

Na riži. 1 Predstavljen izgled bežičnog kompleta Ice-Ace5300: baza i jedna slušalica.

Da biste dovršili standardni komplet baza + cijev , morat ćete poduzeti nekoliko jednostavnih koraka. Evo ih:

  • rastavite bazu radiotelefona uklonite kućište za pristup PCB-u ;
  • paralelno s kontaktima gumba “Traži cijev” spojite dvožičnu petlju maksimalne duljine ne više od 1,5 m kako biste izbjegli lažne alarme od smetnji izmjeničnog napona iz mrežnih žica ;
  • spojite drugi kraj petlje s graničnim prekidačem za zatvaranje ili prekidačem za otvaranje s normalno zatvorenom skupinom kontakata instaliranim na kutiji ulaznih vrata cm. pojedinosti u nastavku ;
  • instalirajte popravite bazu radiotelefona ovdje, nedaleko od “daljinskog prekidača”;
  • pomoću standardnog adaptera spojite bazu na napon od 220 V;
  • spojite daljinsku cijev na drugi dodatni mrežni adapter s izlaznim naponom od 3-5 V, tako da ne ovisi o pražnjenju baterija ili baterija u cijevi;
  • instalirajte cijev s adapterom na pravo mjesto, na primjer, nedaleko od radne površine.

Razmotrite ove korake detaljnije.

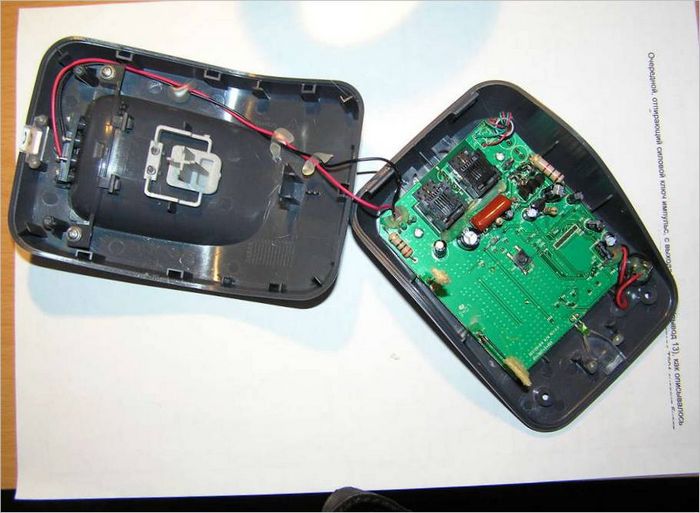

Riža. 2. Pogled na bazu s uklonjenim poklopcem kućišta

Na riži. 2 prikazuje pogled na bazu s uklonjenim poklopcem kućišta.

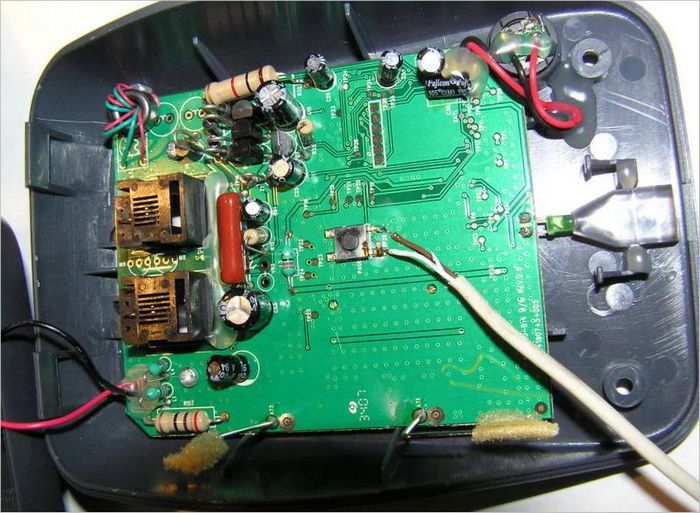

U središtu PCB – a slika. 2 postoji gumb s kontaktima za zatvaranje; ima 4 terminala, od kojih su dva povezana dupliciraju se . Ohmmetrom provjeravamo vezu u kontaktnoj skupini gumba – kad ga pritisnemo, identificiramo zatvorene kontakte.

Paralelno s njima, lemilicom s tankim vrhom i snagom do 25 vata kako ne bi oštetili radio elemente na tiskanoj ploči , lemimo dvožilni kabel; nema potrebe za njegovom zaštitom sl. 3 .

Shema ožičenja je prilično jednostavna i, po mom mišljenju, ne treba čak ni objaviti zasebnu sliku. Ovo je trstični prekidač paralelno s gumbom na bazi “traži cijev”.

Dalje, trebate objasniti-princip rada radiotelefona Ice-Ace5300 u načinu pretraživanja cijevi.

Baza nema nikakve veze s tim: tril će se oglasiti za 3 sekunde

Kada kliknete na gumb “Traži cijev” U središnjem dijelu baze – pod uvjetom da je baza spojena na mrežu od 220 V i napunjene baterije izravno u slušalici-potonja emitira kratkotrajni tril u trajanju od 2,5 … 3 sekunde. Štoviše, to se događa bez obzira je li telefonska linija spojena na bazu podataka, što je omogućilo upotrebu starog radiotelefona u druge svrhe.

Ako dugo ili se ponavlja više puta s frekvencijom većom od 1 puta u 5 sekundi pritisnete gumb” Traži slušalicu”, zvučni signal će i dalje biti samo jedan, u trajanju od nekoliko sekundi. Isto će se dogoditi kada otvorite vrata na kojima je instaliran “kontaktni zatvarač”. To je značajka industrijskog razvoja telefona, Ace-Ace5300.

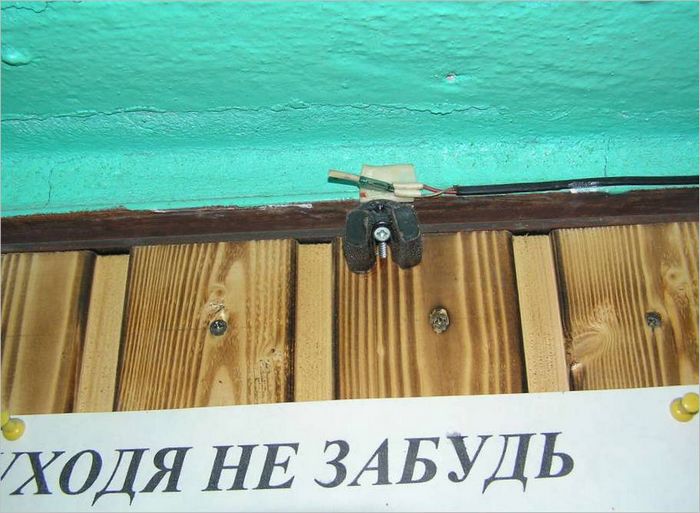

Riža. 4. Pogled na kontakte prekidača-trstičnog prekidača koji se aktivira kada se otvore ulazna vrata

Na riži. 4 prikazuje trstični prekidač poravnat s magnetom na pokretnom dijelu vrata.

S čvrsto zatvorenim vratima sl. 4 magnet djeluje svojim poljem na reed prekidač i kontakti potonjeg se otvaraju. Kada se vrata otvore, reed prekidač je u normalnom načinu rada sa zatvorenim kontaktima. Ovo se stanje prenosi na bazu i telefonska slušalica emitira zvučni signal srca. Kao trstični prekidač koristim Cam-3 – 1 s tri Pina.

Za napajanje radiotelefonske cijevi koja se nalazi unutar 30 metara od baze, koristim adapter za napajanje mobitela, Aisni izlazni konstantni napon 3,7…4.2 u. U tom će slučaju raditi bilo koji nepotrebni punjač s izlaznim naponom u navedenom rasponu.

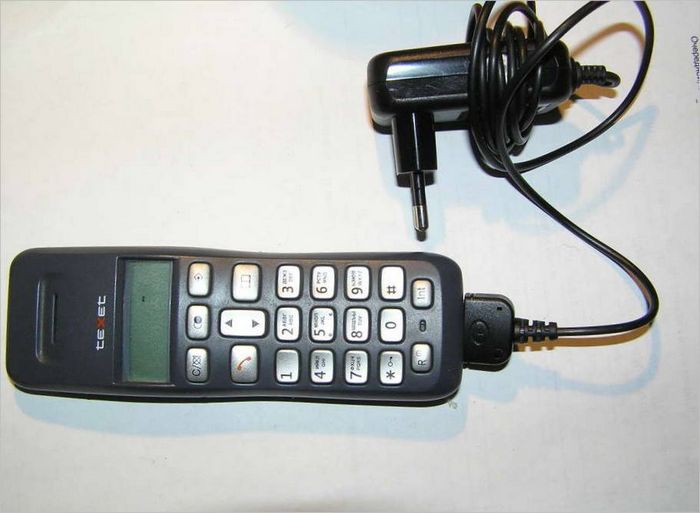

Riža. 5. Pogled na cijev i Novi adapter za napajanje

Riža. 5. Radio cijev i Novi adapter za napajanje

SPECIFIKACIJE osnovne jedinice ACE – ace5300 tvrtke aceas

  • mogućnost registracije dodatnih cijevi drugih proizvođača ;
  • izbornik na ruskom;
  • telefonski imenik s 50 imena i brojeva ponovite zadnjih 10 biranih brojeva ;
  • identifikacija broja pozivatelja ID pozivatelja/iPhone s memorijom od 40 brojeva
  • povezivanje do 5 cijevi bežična mini telefonska centrala : unutarnja veza između cijevi;
  • radna frekvencija: 1880-1900mhz;
  • doseg bežičnog kompleta Ice-Ice5300 u zatvorenom na otvorenom prostoru do: 50m/300m;
  • identifikator broja samo u modelu Ace-Ace5300 ACE;
  • sučelja: Ace-Ace5300 Ace-11 ulaz.

Sigurnost i usluga značajke u modelu Ace-Ace5300 ACE:

  • isključivanje mikrofona;
  • zaključavanje tipkovnice;
  • prikaz vremena;
  • indikacija pražnjenja baterije;
  • indikacija izvan komunikacijskog područja osnovne jedinice;
  • pronalaženje cijevi.

Baza se napaja 6,5 V DC mrežnim adapterom 150 mA struje .

Telefon se napaja s dvije AA baterije veličine prsta, naponom od 1,2 V i snagom od 550 ma/h – svaka.

Hitna vijest: toalet je već besplatan…

Kao što sam već napomenuo, može biti mnogo mogućnosti za primjenu modificiranog uređaja: bilo bi nešto signalizirati.

Na primjer, osim predloženog alarma za otvaranje ulaznih vrata, s drugačijim postavljanjem, senzor može radosno obavijestiti je li toalet ili kupaonica zauzeta, je li nas negdje posjetilo curenje, je li ventilator uključen ili klima uređaj u drugoj sobi. A tu su i lođe koje se ponekad otvaraju – ali nikad ne znate koje bismo najnovije vijesti još uvijek željeli primiti?

Da biste implementirali bilo koju od ovih ideja, samo trebate voditi računa o postavljanju kontaktnog senzora izravno u zonu njegovog rada i postaviti bazu radiotelefona u blizini.

Umjesto kontakata trstične sklopke gumba ili prekidača za zatvaranje , možete koristiti čak i elektronički krug s kontrolom na temelju elektroničkih ključeva mikrocirke K190KT1-K190KT2, multiplekseri ili releji . Ali to je sasvim druga priča, složenija.

Zanimljiva ideja: naš razvoj može biti uništen i za zaštitu nekretnina. To će zahtijevati jednu cijev i jednog susjeda. Ako instalirate slušalicu sa susjedom na stubištu uz uvjet preliminarnog konsenzusa s njom , tada će tijekom vašeg dugog izbivanja ovaj isti susjed, koji nije ravnodušan prema tuđim tajnama, uvijek znati da ste “netko otvorio vrata” i moći će, nadam se, na vrijeme nazvati “gdje treba”.

Dakle, iskoristite i napredujte!
